Как сделать детские качели своими руками из дерева, надежные, прочные и безопасные. Рассмотрим несколько вариантов изготовления, используя общий сборочный элемент – балансир.

Балансир состоит из следующих деталей:

1. Доска для сиденья.

2. Ребро жесткости.

3. Ограничители доски.

4. Ось доски.

5. Ручка.

6. Стойка ручки.


Все детали изготавливаются по размерам указанным на рисунке

Порядок сборки балансира:

1. К доске для сидения, мебельным евровинтом 5 х 70, крепим ребро жесткости и ограничители, таким образом, чтобы оси трех отверстий находились на одной линии по центру доски.

Чтобы соблюсти соосность:

• установите три детали (ограничитель – ребро жесткость – ограничитель) относительно друг друга в нужном положении

2. Через сквозные прямоугольные пазы, вставим стойки для ручек и закрепим их шурупами по дереву к ребру жесткости, соблюдая правило соосности отверстий.
3. В отверстия вставим ручку и зафиксируем ее, любым известным способом (клей, шкант, гвоздь и другие).

ВАРИАНТ ПЕРВЫЙ (стационарные качели)

Балансир крепится к стойкам, которые состоят из следующих деталей:

1. Стойка.

2. Крышка.


Все детали изготавливаются по размерам указанным на рисунке

Порядок установки стоек:

1. Стойки обработаем антисептиком, а нижнюю часть, которую будем вкапывать или бетонировать, дополнительно покроем гудроном или смолой.

Справка:
Такой способ крепления оси, позволит быстро разобрать конструкцию, отправив балансир на зимнее хранение, а затем быстро ее собрать, при необходимости.

ВАРИАНТ ВТОРОЙ (переносные качели)

Балансир крепится к опоре, которая состоит из следующих деталей:

1. Левая стойка.

2. Правая стойка.

3. Продольная распорка.

4. Поперечная распорка.

5. Упорная доска.

6. Крышка.


Все детали изготавливаются по размерам указанным на рисунке

Порядок сборки опоры:

1. Соединим все детали между собой, как показано на рисунке.
2. Установим балансир на ось доски.
3. Крышками закроем торцы оси.

Теперь мы знаем, как сделать детские качели своими руками из дерева. Как видите совсем не сложно. Дети скажут большое спасибо заботливым родителям.

А если заботливые родители приложат немного усилий и сделают детский домик, детской благодарности не будет предела.

Заказать чертеж

kak-cdelat.ru

Детские качели своими руками | Мастремонт.ру

Автор Optimist На чтение 3 мин. Опубликовано

Предлагаем вам схему сборку изготовления качелей для детей, т.е. вы можете сами изготовить детали подробнее ниже или сделать на заказ по размеру детали и окончательную сборку сделать самому.

Размер предлагаемых качелей изделия400×300×240 мм.В таблице указана размеры и количество деталей качелей.

Общие рекомендации

Заготовки должны иметь припуски на обработку:

• по длине 15÷30 мм
• по ширине и толщине 4÷6 мм

Припуски зависят от вида обработки и формы деталей.

Порядок выполнения:

• раскрой пиломатериалов по длине и ширине
• острожка одной пласти и кромки
• строгание с прижимом брусковых деталей в размер с двух сторон сечением до 60×60 мм
• строгание с прижимом деталей в размер с одной стороны высотой до 60 мм и шириной свыше 60 мм
• продольный раскрой по ширине заготовок шириной свыше 60 мм и толщиной менее 30 мм
• при необходимости производится разметка отверстий и пазов и др.
• чистовая торцовка или торцовка под углом.

При изготовлении изделий из плитных материалов (ДСП, ДВП, фанера и др.) операции: строгание, строгание с прижимом не выполняются. При изготовлении отдельных деталей, например, шиповых соединений, необходимо производить «доработку» отдельных элементов ручным столярным инструментом (стамеска, ножовка, дрель, электролобзик и т.д.).

При изготовлении изделий Вы можете использовать ручной столярный и электроинструмент, оснастку. Конструкцию изделий и применяемые материалы можно изменять.

Процесс изготовления

Если придерживаться нижеприведенного описания, не возникнет трудностей при самостоятельном изготовлении качелей:

1. Черновая торцовка для элементов планки боковины 3, планки под сиденье 5 (кратные), планок передней 4, спинки 1 и сиденья 2: брус распиливается в нужный размер с припуском по длине 15÷30 мм.
2. Продольный раскрой всех планок: раскрой широкой заготовки в продольном направлении на требуемую ширину.

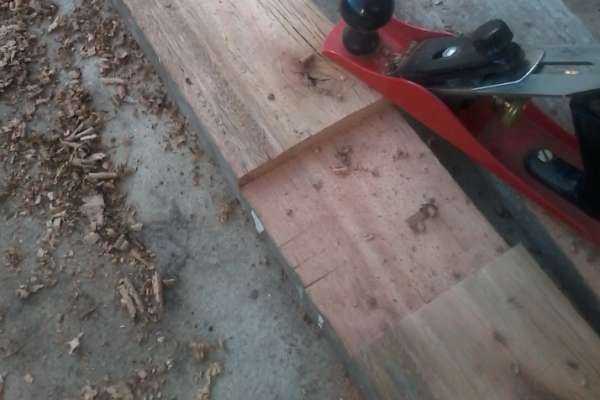

3. Для создания базовых поверхностей у всех планок применяется операция строгание (фугование) в угол две стороны.
4. Строгание с прижимом (2-ая пласть): все заготовки планок обрабатываются в размер по толщине и ширине. На станке применяется операция рейсмусование.
5. Чистовая торцовка: планкам придаётся точный необходимый размер.
6. Выполняется разметка и сверление: для планок спинки 1 и боковины 3 — по 2 сквозных отверстия в кромке диаметром 10 мм; для планки передней 4 — по 2 сквозных отверстия по пласти диаметром 10 мм; для планки под сиденье 5 — по 10 сквозных отверстий диаметром 4 мм. После сборки планок под сиденье 5 и сиденья 2 при помощи шурупов, просверлите 4 сквозных отверстия диаметром 10 мм по углам сиденья.
7. Бруски 6 (кратные) обрабатывают, выполняя последовательно операции: продольный раскрой, черновая торцовка, строгание (фугование) в угол две стороны, строгание с прижимом, строгание в угол (фаски 4 мм), чистовая торцовка, сверление сквозных отверстий диаметром 10 мм. Фаски по торцам снимаются вручную, так как заготовки имеют небольшой размер.
8. У планок спинки 1, сиденья 2, боковины 3 и передней 4 по желанию снять фаски с двух или четырёх углов, после чего выполнить строгание в угол.
9. Шлифовка и отделка деталей.
10. Сборка качелей.

mastremont.ru

Детские качели своими руками — 5 доступных идей

Знаете ли вы цену детскому счастью? Странно звучит, но иногда оно стоит сущие копейки. Правда, требует времени и усилий, но при этом обходится родителям в массу положительных эмоций, пару тонн радости и море ярких воспоминаний. Вот, например, детские качели своими руками — чтобы сделать их, зачастую не требуется даже идти в магазин, достаточно провести ревизию в гараже — наверняка там найдется все необходимое. А потом — потом нужно позвать сына или дочь и предложить им вместе смастерить

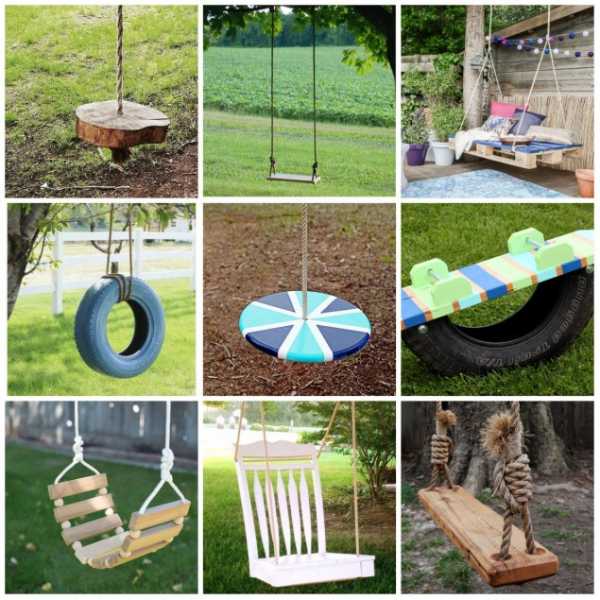

Детские качели своими руками — 5 доступных идей:

1. Простейшие веревочные качели

Самое сложное в реализации этой идеи — вовсе не поиск нужного куска прочной веревки или подходящей по размеру-формату доски. Самое сложное — дерево! Да-да, дерево, на которое вы и повесите эти самые веревочные качели. Проект на полчаса — разве у вас есть причины, чтобы не сделать ребенку такое волшебство?

Мастер-класс

2. Качели из старого скейта

Ой, только не надо сразу отметать предлагаемую идею, апеллируя к тому, что у вас дома нет старого скейта. Даже если и нового скейта нет, то наверняка найдется что-то неожиданное, что можно приспособить для нашей цели. Главное — желание найти. Так что проявляйте фантазию и ищите, все в ваших руках!

Мастер-класс

3. Качели из половинки шины

У вас появилась чудесная возможность выбросить из гаража хоть немного изношенной «резины» от предыдущей машины. Делайте детские качели своими руками! Вот вам прекрасная идея, куда приспособить отжившие свое покрышки так, чтобы не загрязнять природу, выбрасывая их на ближайшую мусорную свалку.

Мастер-класс

4. Детские качели из старого стула

А ну-ка, проведите ревизию на чердаке! Помните, вы пару лет тому назад поднимали туда старые скрипучие стулья, которые решили заменить новыми? Выбросить их рука не поднялась, и вы решили, что они могут пригодиться на случай массового нашествия гостей. Пожертвуйте один стул, чтобы сделать детям качели, проект простой и очень интересный.

Мастер-класс

5. Детские качели из деревянных брусочков

Ну, ладно, может, для реализации этого проекта вы и не сумеете найти все необходимое в гараже, зато будьте уверены, что в ближайшем строительном супермаркете точно купите! Придется потратить чуть больше времени, зато и результат будет прекрасным — качели получатся красивыми и очень приятными. Ну, и к тому же — сделанные своими руками!

Мастер-класс

Обсуждение статьи

Вы можете оценить статью, поделиться своим мнением, а также подписаться на комментарии к статье.

Что еще почитать по данной теме на «Рукодельном Рунете»:

www.darievna.ru

Детские качели — Про ремонт

Качели детские уличные

Качели, как правило, наиболее любимый детворой элемент детской площадки.

И, обычно, первый, с которым знакомят малыша.

Так как даже песочница требует от ребенка хотя бы какой — то самостоятельности и начальных коммуникативных навыков.

А в подвесные качели с бортами, предназначенные специально для малышей, можно усадить и вообще кроху.

Опять же, такие подвесные качели, в отличие от остальных уличных игровых элементов, легко можно установить в доме или квартире, закрепив их в дверном проеме.

Такие «домашние качели» были в детстве практически у каждого.

Редко когда покупные, чаще всего сделанные умелыми (и не очень) руками папы или дедушки.

Изготовлены они, в любом случае, были из дерева, так как других вариантов попросту не существовало.

А вот у наших детей уже гораздо больший выбор, как вариантов качелей, так и материала, из которого их сейчас изготавливают.

Все чаще детские качели производятся из разнообразных разновидностей пластика.

Хотя и металлические и деревянные варианты не теряют своих почитателей.

---

Качели детские уличные: — фотогалерея

---

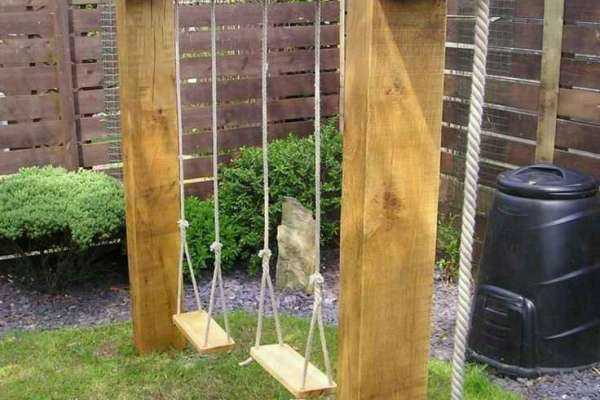

Качели детские подвесные

Они же — качели маятник.

Такие качели пользуются вполне заслуженным успехом у всех возрастных групп населения.

Начиная от совсем малышей, которым будет комфортно и безопасно качаться в закрытой корзине.

И заканчивая взрослыми, которые сполна оценят большие и удобные подвесные качели в виде лавки со спинкой, усыпанные мягкими подушками.

Подвесные качели делятся на разновидности по виду раската (направлении движения при катании):

---

Качели подвесные с поперечным раскатом

---

Качели подвесные с продольным раскатом

---

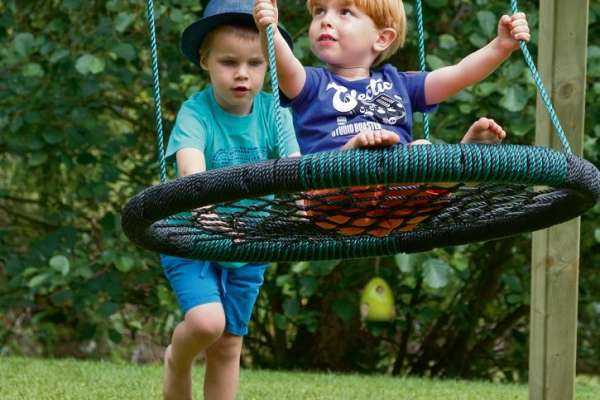

Качели дисковые «тарзанка»

---

Качели — гамак

---

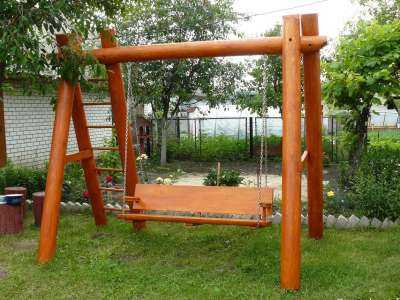

Каркасные подвесные качели — подвешены не на дерево или другую опору, а имеют «собственный» каркас

---

Подвесные качели — наиболее легкий и простой вариант для начинающего домашнего мастера.

Для того что бы сделать такие качели нужно совсем не много материала:

• доски или крепкая ткань для сиденья
• прочная веревка или металлические цепи для подвеса
• крепить такие качели можно как на узлы, так и с помощью строительных или альпинистских карабинов

Если вы собираетесь устанавливать подвесные качели на каркасе, то задача немного усложняется.

Помимо выше приведенного «набора» вам понадобятся:

Для каркаса П — образной формы:

• для опор — брус сечением 80×80 или 100×50 мм. — 2 штуки
• для перекладины — брус (или бревно) такого же сечения — 1 штука
• саморезы для работы по дереву
• цемент, песок и щебень для бетонирования опор
• мастичные материалы для обработки нижней части опоры, контактирующей с грунтом

---

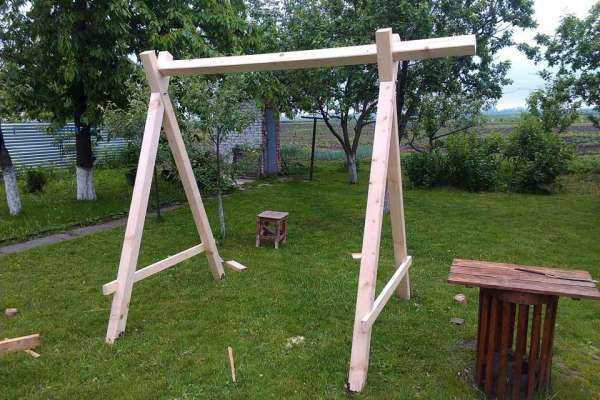

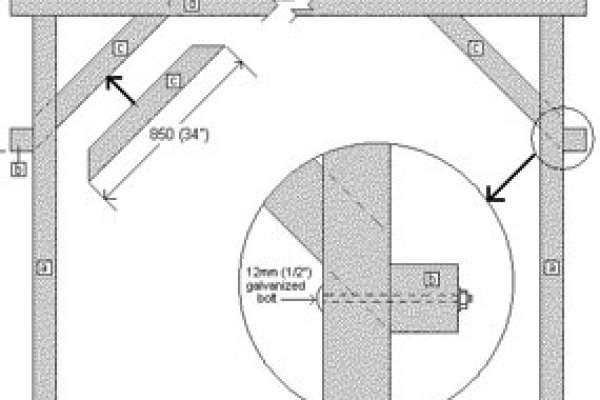

Для каркаса А — образной формы:

• для опор — брус сечением 80×80 или 100×50 мм. — 4 штуки
• для перекладины — брус (или бревно) такого же сечения — 1 штука
• саморезы для работы по дереву
• для усиления конструкции — брус 80×80 или 100×50 мм. — 2 штуки
• такой каркас можно установить как с бетонированием, так и без него

---

Брус (в обоих случаях) можно с успехом заменить двойной доской

---

Где поставить качели?

Выбирая место, обязательно нужно учесть:

• просматриваемость — крайне желательно, чтобы ребенок находиться на «глазах»
• удаленность — качели размещайте на безопасном расстоянии от заборов, стен с окнами, деревьев и прочих препятствий для раската
• место установки должно быть хорошо освещенным, но находиться в притенении
• отсутствие сквозняков — не располагайте качели в продуваемых местах
• не размещайте рядом с качелями клумбы — насекомые могут искусать ребенка

---

Качели балансир

Качели такого типа наиболее безопасный вариант для уже подросшего ребенка.

Малыш трех — четырех лет уже не будет спокойно сидеть в надежной корзине подвесных качелей.

В таком возрасте дети уже все хотят делать самостоятельно.

И, качели балансир, в этом случае — наиболее безопасный вариант для катания без участия взрослых.

Конечно, любые качели могут быть опасными.

Но, как правило, все балансиры имеют такое строение, что сиденье расположено не высоко.

То есть, при падении, ребенок получит минимум повреждений.

Самый распространенный вид балансиров — классические качели на двоих

Единственная реальная опасность от таких качелей — это получить достаточно сильный удар по ступням ног при случайном их попадании под поверхность балансировочной доски.

Этот недостаток элементарно устраняется установкой страховочных «подушек» под сиденьями.

Качели типа балансир могут быть сделаны из металла в сочетании с деревом или пластиком.

Или быть полностью деревянными.

---

Деревянные качели балансир достаточно просто сделать своими руками.

Для этого вам понадобятся:

• продольные балки — 38×90×2438 мм — 2 штуки
• стойки — 38×140×610 мм — 2 штуки
• поперечные опоры — 38×140×914 мм — 2 штуки
• боковые опоры — 38×140×610 мм — 2 штуки
• опоры ручек — 38×140×300 мм — 2 штуки
• ручки — круглый деревянный стержень длиной 600 мм и диаметром 25 мм — 2 штуки
• сиденья — 19×184×432 мм — 2 штуки
• опорная ось — болт 250×16 мм, с гайкой и четырьмя шайбами
• шурупы М4×75
• клей для дерева

---

• Соедините поперечные опоры со стойками.



• Соедините боковые и поперечные опоры.



• Соедините продольные балки, и закрепите опоры ручек, высверлите в балках отверстие для опорной оси.



• Высверлите отверстия для опорной оси в стойках. Закрепите сидения.



• Соберите качели, установив опорную ось.

---

А тот такую, простенькую, но очень функциональную качельку — балансир вы сможете собрать всего за пару часов:

---

К качелям типа балансир можно отнести и качели на полукруглом основании.

Они могут быть рассчитаны на несколько человек.

Или на одного.

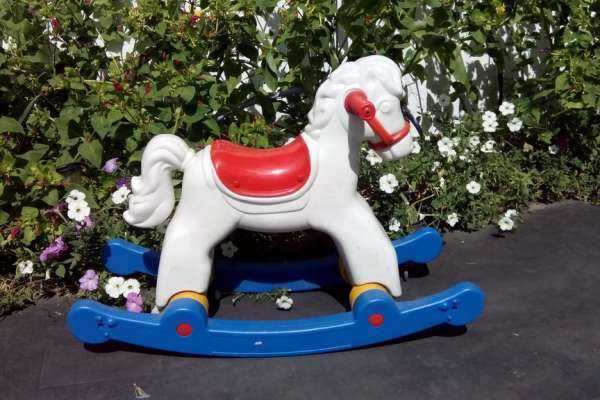

Например, всем известные лошадки — качалки во всевозможных вариациях.

В основном, качели такого вида делают из дерева

---

Или пластика

---

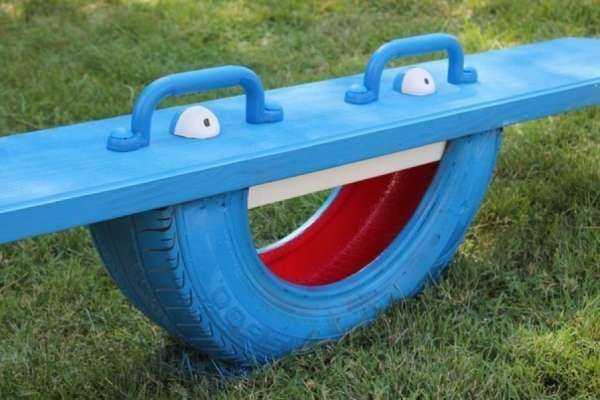

Своими руками качалку можно достаточно просто соорудить из старой автомобильной шины.

Она может быть рассчитана на двоих

---

Или для одиночного использования

---

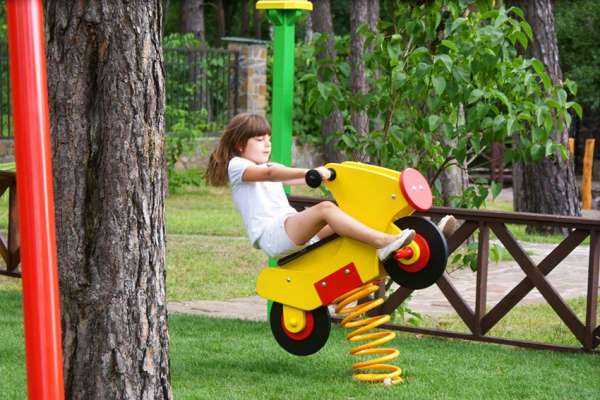

Качели на пружине

Особое место в мире детских уличных развлечений занимают появившиеся сравнительно недавно качели на пружинах.

Они достаточно безопасны, так как устанавливаются либо методом бетонирования, либо на устойчивой платформе.

Это позволяет использовать качели на пружине даже для совсем маленьких детей.

Тут уж главное, чтобы веса ребенка было достаточно для раскачивания пружины.

---

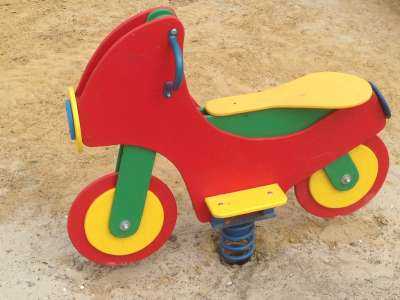

Пружинные качели могут быть рассчитаны как на одного «седока»

---

Так и на целую компанию

---

Использование двух пружин делает качели еще более устойчивыми

---

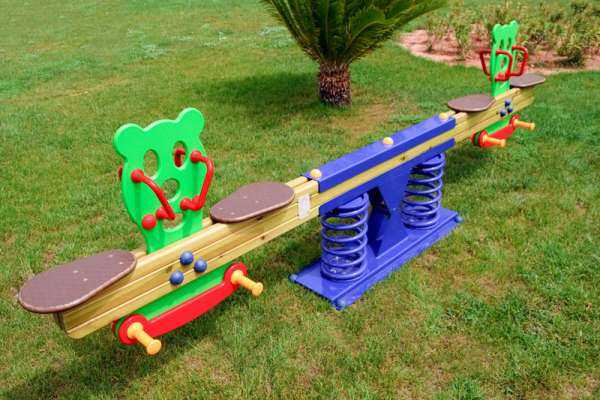

Существуют и вот такие пружинные балансиры

---

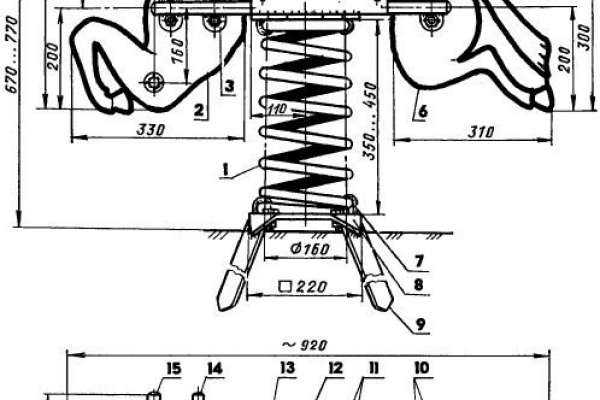

Вполне возможно собрать пружинные качели самостоятельно.

Для этого вам понадобятся:

• пружина (от подвески автомобиля)
• фанера
• накладка стальная — 6 штук
• болт М4 с потайной головкой — 4 штуки
• шпилька М6 с колпачковой гайкой —12 штук
• стремянка М10 с гайками и контргайками — 4 штуки
• стальная опорная плита — 2 штуки
• свая стальная 80×10мм — 4 штуки
• консоли
• полки седла стальной уголок 50×50мм — 2 штуки
• доска 530мм — седло

Сварочные работы можно заменить «холодной» композитной сваркой.

---

Детские карусели

Карусели тоже очень любимы детьми.

Кататься на них, в зависимости от модели, могут дети от двух лет.

Существуют и варианты «помощнее», рассчитанные на большую компанию школьников или на нескольких взрослых.

Промышленные модели каруселей выпускаются, чаще всего из металла в сочетании с пластиком или деревом.

Сделать устойчивую мощную карусель своими руками достаточно не просто.

Начинающий мастер с такой задачей вряд ли справится.

Но, если у вас все же появилось такое желание, предлагаем вам несколько не слишком сложных вариантов.

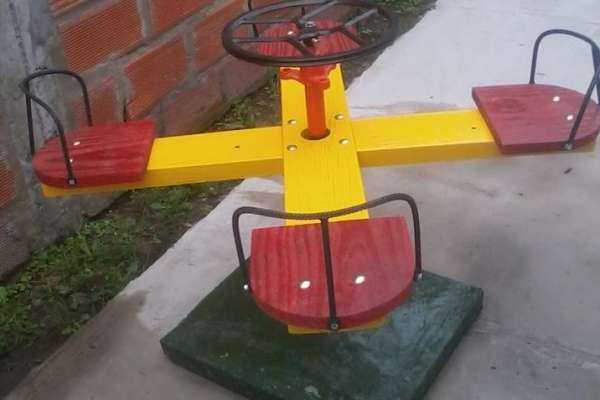

Карусель для малышей своими руками:

Вам потребуется:

• ось
• кусок дерева
• винты, большие и маленькие
• брус
• доски или ОСБ — плита для подиума
• акриловая краска

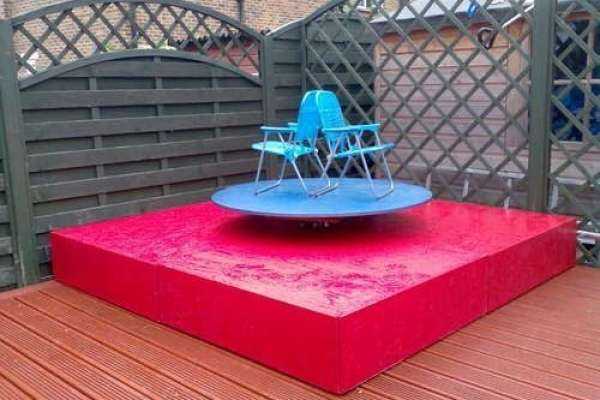

В данном случае применена металлическая ось от вращающегося стула и круглая крышка от старого обеденного стола.

Собираем подиум.

Столешницу крепим к оси с помощью винтов.

Шлифуем и красим конструкцию.

Ножки опорной оси укрепляем на подиуме с помощью все тех же больших винтов и отрезков бруса, подложенных с «изнанки».

Устанавливаем сверху и закрепляем стулья.

Вот, собственно, и всё, простая карусель для малыша готова.

---

Карусель для ребенка из деталей от старой швейной машины:

Вам потребуются:

• части старой швейной машины
• доски
• шпильки
• листовая сталь
• стальная арматура
• мебельные болты
• акриловая краска

Помимо обычного столярного инструмента потребуется сварочный аппарат и болгарка.



Начинаем с деревянной крестовины.

Отежьте два равных куска доски.

Вырежьте в них пазы.

Глубина пазов равна половине толщины доски, расположены они должны быть четко посередине доски.



Получается вот такая конструкция.



Отшлифуйте ее и покрасьте.



Сварите опорную деталь, которая будет удерживать стержень карусели.

Возьмите квадрат листовой стали, просверлите в нем отверстие и приварите шпильки.



Расположение шпилек должно совпасть с отверстиями крепежной части стойки швейной машины.

Соберите сидения и основу.

Покрасьте все составляющие части и соберите в единую конструкцию.



Наша карусель из швейной машины готова.

---



В качестве опоры для таких самодельных каруселей, рассчитанных на совсем маленьких детей, можно использовать вот такую нехитрую конструкцию.

Состоит она из старой автомобильной покрышки, заполненной бетоном и арматуры, на которую и крепится карусель.

---

Детские качели своими руками

Даже начинающий домашний мастер сможет соорудить несколько очень простых качелей своими руками.



Текстильные подвесные качели для крохи

---



Подвесные качели для малыша из пластикового ведра

---



Качели балансир из старой покрышки и доски

---



Качели балансир из бревна со страховочными подушками из покрышек

---



Качалка балансир из шины

---

Поделиться статьей:

Статьи по теме Детские качели

Комментарии

Добавить комментарий

pro-remont.org
