Кольца ж б размеры – Размеры железобетонных колец для колодца по ГОСТ. Какие бывают кольца. Как правильно установить

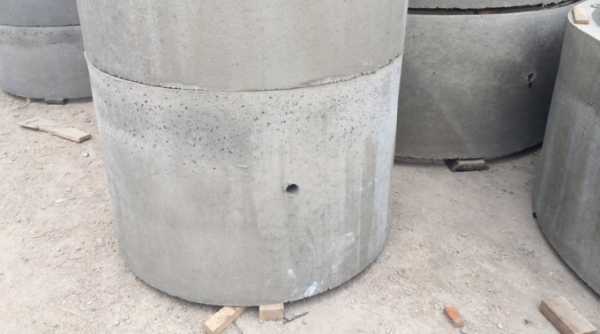

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

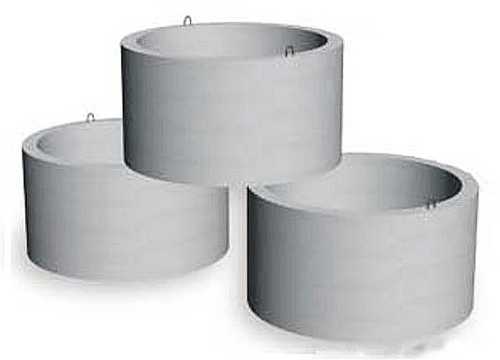

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

1. Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
3. Огнеупорность.
4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
5. Низкая стоимость изделий.

Недостаток только один — большой вес.

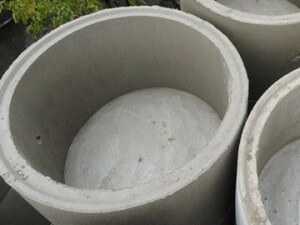

С днищем

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

• 1 х 9 х 830 кг;
• 1,5 х 9 х 1400 кг;
• 2 х 9 х 2300 кг.

С плитой перекрытия

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.

Технология производства

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Подготовка материалов и инструментов

sevparitet.ru

» Описание и характеристики бетонных колодезных колец

Для обустройства колодцев с давних времен применялись натуральные материалы: камень или дерево. Весь процесс установки занимал много времени и сил, поэтому данная конструкция возводилась всегда общими усилиями всего поселения. Новейшие разработки, использующие бетонные кольца для колодца, позволили максимально упростить его монтаж.

Характеристика колец

Самое важное качество, которым должна обладать внутренняя отделка колодца, высокая инертность к влаге. Данный материал будет постоянно взаимодействовать с водой, поэтому он не должен разрушаться под ее воздействием и влиять на качество.

Стандартные железобетонные кольца под такое использование не годятся. Поэтому перед решением использовать данный продукт и его усовершенствованные полимерными примесями аналоги, следует уточнить, какими характеристиками он должен обладать.

Материал изготовления

Для внутреннего обустройства колодца обычно применяют бетонные конструкции с армирующей сеткой из стального прута внутри. В качестве сырья часто используют полимерпесчаные смеси. Они отличаются большим показателем прочности, устойчивы к агрессивным условиям внешней среды. Такие кольца имеют долгий срок службы.

Для изготовления бетонной конструкции применяют виброформу. Она заполняется смесью бетона, песка и специальных компонентов для укрепления. Затем под сильной вибрацией материал уплотняется и создает цельный элемент.

Комплектация

Для того чтобы устройство было легко монтировать в колодезную шахту, кроме сквозных разработаны дополнительные конструкции колец. Большинство из них поставляется в комплекте.

Кольца с установленным дном

Для полноценного функционирования скважины следует обустроить прочное дно, которое является значимым элементом в процессе эксплуатации колодца.

От него напрямую зависят многие факторы, влияющие на беспрепятственный поток воды. Для удобства установки все размеры конструкций с дном равны стандартным кольцам.

Кольца с замковым устройством

Некоторые конструкции имеют крепежные замки. Они делают установку значительно проще. Благодаря такой системе возрастает долговечность колодезной шахты.

Замками называют механическое крепление или стыки конструкций, которые обеспечивают повышенную влагонепроницаемость. Такая система не позволяет кольцам съехать в бок при движении грунта.

Крышки колодцев

Данные конструкции на первый взгляд представляют собой стандартные бетонные изделия. Но они имеют большое значение для удобства использования.

Подразделяют крышки на три различных вида: магистральные, тротуарные и полимерные. Они обладают упрочненными модификациями, поэтому такая конструкция выдерживает большой вес.

Колодезные днища

Днища используются для возведения тупиковой стены в туннелях. Они создают идеально ровную поверхность. Их диаметр соответствует стандартным кольцам.

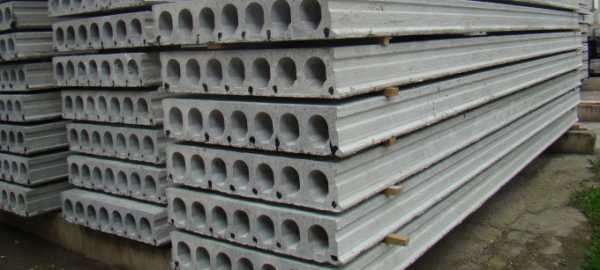

Плиты перекрытий

Данная конструкция – самый необходимый компонент при строительстве колодезных шахт. Внешне плиты представляют собой стандартные панели из бетона с округлыми отверстиями определенного диаметра.

Данные конструкции предназначены для распределения нагрузки равномерно, что обеспечивает безопасность человека. На отверстие для забора воды ставится люк.

Кольцо опоры

Опорная конструкция представляет собой кольцо, расположенное на поверхности. Оно монтируется на горловину уже готового объекта. Это предоставляет возможность поднять люк с крышкой на высоту.

Часто ее используют во время ремонтных работ на автомобильных дорогах, где их основная задача — служить уровнем покрытия.

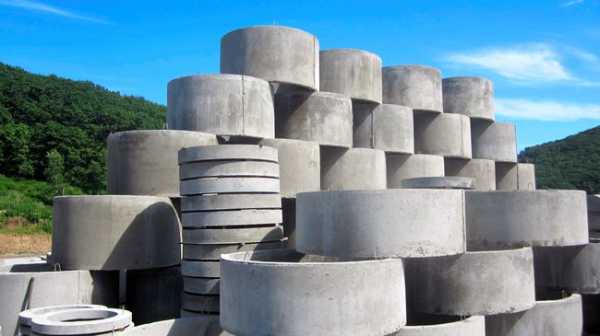

Размер

Для того чтобы шахта колодца хорошо держала необходимый объем воды, при монтаже обязательно учитывается внутренний диаметр кольца. Обычно его размер занимает диапазон от 70 см до 2 м. Идеальным для питьевого колодца считается отрезок 90-160 см.

Высота каждой бетонной конструкции влияет в первую очередь на сложность монтажа, потому что чем меньше данный показатель, тем больше стыков придется подвергать герметизации. Но слишком крупные высокие элементы имеют очень большой вес, что усложняет установку.

Перед тем, как выбрать размер колец, необходимо рассчитать предполагаемые затраты воды. Чем больше ее потребление, тем должен быть шире диаметр.

Кольцо имеет свою маркировку, расшифровка которой позволяет определить технические характеристики. В названии элемента обозначено две цифры: первая указывает на диаметр, вторая обозначает высоту.

Стоимость

Цена для потребителя зачастую является одним из самых важных факторов. Сколько стоит железобетонное кольцо? Сумма рассчитывается из нескольких составляющих. Важным показателем является размер. Стоимость изделий большего диаметра будет выше, чем меньшего. От него зависит удобство монтажа, наполняемость шахты водой. Также оснащение колец дополнительными элементами значительно повышает цену: замковой системой крепления, дном, внутренними пластиковыми трубами и другими элементами.

К стоимости железобетонной конструкции следует добавить расходы на транспортировку и монтаж. Кольца имеют огромный вес, установить их вручную практически невозможно, поэтому часто приходится привлекать специализированную технику – подъемные краны и грузовые машины.

Сколько стоит такое оборудование? Затраты могут составлять до 30% от общего бюджета.

Установка колец

Для обустройства колодезных шахт может потребоваться несколько различных конструкций. Основа монтируется из стандартных элементов. Верхний уровень рекомендуется устанавливать на опорные кольца, они хорошо закрывают колодец от попадания мусора с поверхности.

Использование для монтажа сборной конструкции позволяет значительно сэкономить время.

Существует способ установки методом «подкопа». Устройство шахты происходит сверху вниз с последовательным вырыванием грунта. Бетонирование дна производится по всему диаметру после крепления всех колец. Такая работа неудобна и трудоемка, поэтому экономить на техническом оборудовании нецелесообразно.

Строится колодец в предварительно вырытом котловане. Важно правильно соблюсти все размеры: яма должна быть чуть больше диаметра кольца. Между стенками следует оставить зазор не менее 30 см.

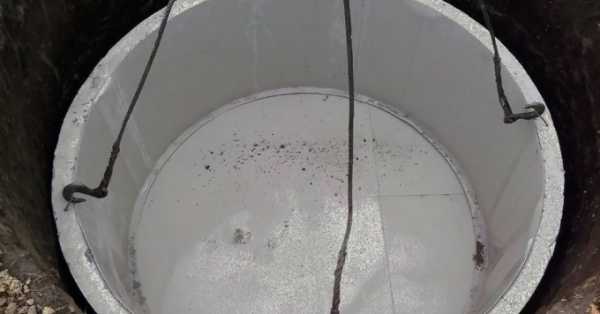

Сами кольца имеют большой вес, поэтому они опускаются в котлован при помощи специального устройства. Соединяются блоки при помощи цементного раствора или металлических пластин. После их установки все швы и стыки обязательно обрабатываются изнутри герметиком, а снаружи укладывается гидроизоляционный материал. Часто в шахту помещают пластиковый цилиндр, который обеспечит чистоту питьевой воды.

Дно заливается бетоном или на него укладывается при помощи подъемного крана конструкция – готовое днище. Предварительно насыпается песчаная подушка.

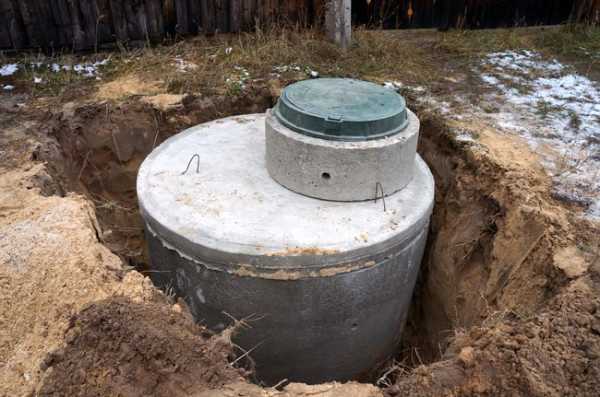

После установки всех колец сверху монтируется крышка. Она представляет собой уже готовую бетонную конструкцию и способна выдерживать немалый вес. Все стыки также герметизируют. Заключительный этап – засыпка грунтом зазора между шахтой и котлованом.

tehno-beton.ru

Железобетонные кольца для канализации

Для многих видов коммуникаций часто применяются не только трубы, но и железобетонные кольца. Сегодня нас будут интересовать те их виды, которые используют для устройства автономной канализации. Раньше, когда кольца были недоступны для рядового застройщика, канализационный колодец либо заливался бетоном по опалубке, либо выкладывался кирпичом. Естественно, это занимало массу времени, денег и стоило больших усилий. Канализационные кольца стали доступными и с их помощью можно выполнить септик под ключ, до самого последнего элемента, включая крышку люка.

Содержание:

1. Размеры и цена бетонных колец
2. Классификация и конструкция
3. Преимущества и недостатки ж/б колец
4. Установка колец

Размеры и цена бетонных колец

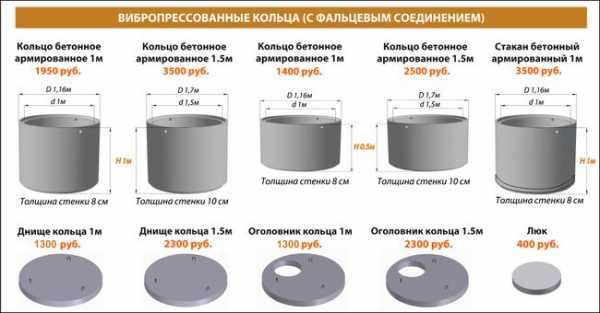

Есть ли смысл покупать канализационные кольца, определяется в каждом конкретном случае, исходя из параметров будущего септика. Но для того, чтобы примерно прикинуть смету, можно посмотреть на таблицу, где указаны цены на разные железобетонные кольца для канализации.

Естественно, что для выбора необходимо знать размеры кольца, а для этого нужно провести несложное вычисление. В первую очередь, необходимо знать, сколько человек постоянно проживает в доме и умножить количество проживающих на дневную норму потребления воды. Это в среднем 200 литров. Также считается, что за три дня полностью заполненный септик перерабатывает все нечистоты. Следовательно, перемножив все эти данные получаем объем одного кольца в кубических сантиметрах. Делим на 100, в результате получаем необходимый объем в кубометрах. Внутренний объем кольца вычисляется по простой формуле:

Подставив полученные данные в эту формулу, получаем необходимый диаметр кольца. Теперь пользуясь таблицей размеров, которая приведена ниже, подбираем наиболее подходящий вариант среди стандартизированных размеров бетонных колец.

Классификация и конструкция

По конструкции канализационные кольца могут быть трёх видов:

1. Кольца канализационные с замковым соединением. Такие изделия отливаются с выступом в верхней части и с канавкой по периметру кольца в нижней. При монтаже сборной железобетонной конструкции септика или колодца, кольца соединяются замковым соединением. При этом они гарантированно сохранят первоначальное положение и герметичность.
2. Кольца железобетонные прямые. Они не имеют замкового соединения, поэтому при монтаже конструкции в обязательном порядке должны фиксироваться металлическими скобами и герметизироваться бетонным раствором.

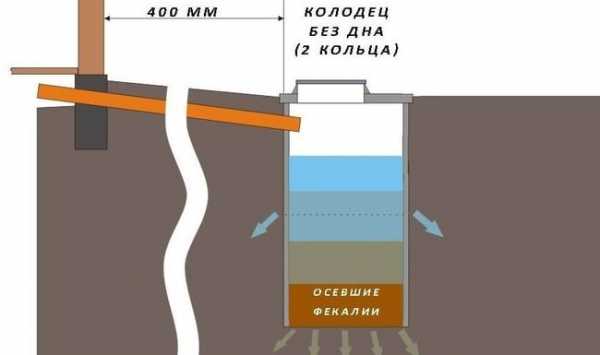

3. Кольца фильтрационные. Кольцо имеет перфорацию по всей площади поверхности, состоящую из равных и равноудалённых друг от друга отверстий. Такие элементы сборной ж/б конструкции используются в канализационных колодцах фильтрационного типа.

Это основные типы колец, но есть и изделия меньшей высоты. Это могут быть регулировочные кольца и доборные элементы, которые позволяют вывести высоту колодца на необходимый уровень относительно грунта. Также есть и кольца с большей толщиной стенки и меньшим диаметром, что позволяет регулировать объем колодца. Доборный элемент полностью повторяет внутренний диаметр основного кольца и позволяет установить смотровой люк на необходимом уровне.

Преимущества и недостатки ж/б колец

Кольца для канализации чрезвычайно долговечны и дешевле, чем подобные изделия для питьевой воды. Дело в том, что выбирая элементы для устройства колодца, необходимо интересоваться, какой именно раствор применялся для обмазки формы во время литья. Для изготовления колодезных колец для воды используется обычно обмазка на основе воска, она дороже, но такие кольца не будут оставлять на воде следы и разводы. К другим преимуществам канализационных колец относят:

• высокая долговечность, обусловленная применением высококачественной бетонной смеси, срок эксплуатации изделий может сильно превышать гарантийные 50 лет;
• кольца полностью водонепроницаемы и стойки к грунтовым водам;
• в состав колец входят специальные пластификаторы, которые придают им свойства морозоустойчивости;
• установка колец проводится просто и достаточно быстро;
• канализационные кольца универсальны, их можно использовать для проводки коммуникаций и различных трубопроводов, а также для устройства смотровых люков;
• простота в обслуживании и очистке продиктована гладкой поверхностью кольца;
• кольца устойчивы к влиянию агрессивных сред.

Существуют также и некоторые недостатки. К ним в первую очередь относится большой вес. Кстати, высчитывать вес для каждого кольца нет необходимости, типовые размеры и вес, им соответствующий, приведены в отдельной таблице. Затруднённая транспортировка и монтаж с применением подъёмных механизмов также осложняют процесс возведения канализацонных шахт, а кроме того, для работы тяжёлой техники иногда приходится жертвовать определенным участком плодородного слоя почвы.

Установка колец

Процесс монтажа колец механизирован лишь частично, поэтому основные работы приходится выполнять вручную. Если бы шахта была квадратная или меньшего диаметра, её можно было бы вырыть методом бурения или при помощи экскаватора, а поскольку колодец имеет круглую форму, рыть приходится вручную. Изначально вырывается котлован, превышающий размеры первого бетонного кольца на 10-15 см, после чего туда устанавливается кольцо, которое будет самым нижним.

Далее поступательно из колодца вынимается грунт, первое кольцо опускается, а на его место устанавливают следующее и так до достижения нужной глубины. Места стыка обрабатываются бетонной обмазкой, а на дно колодца укладывается либо специальная круглая бетонная плита, либо дно просто бетонируется. Верхнее кольцо обмазывают глиной, сверху укладывают плиту перекрытия с отверстием под люк, в неё устанавливают либо чугунную или пластиковую крышку люка, либо накрывают бетонной съёмной крышкой. Удачной всем работы и лёгкого монтажа!

nashprorab.com

Сборные железобетонные кольца для колодцев (размеры)

Железобетонные кольца для сборных колодцев являются элементом, который формирует горловину различного назначения сквозных коммуникаций. Сборные колодцы из железобетонных колец могут использоваться, как часть систем канализации, водоснабжения, теплоснабжения, вентиляции, а также – магистралей связи.

Железобетонные кольца и крышки для колодцев

Применяются такие кольца и для организации колодцев бытового пользования или данными конструкциями производится монтаж скважин (кольца малого диаметра). Именно при сборке колодцев кольца из железобетона стали самыми популярными, так как никакой другой материал для этой работы не подходит в полной мере.

Характеристики железобетонных колец для колодцев

Кольца из железобетонна производят на заводе, вручную создать их практически невозможно. В работе используется специальное оборудование, с помощью которого на арматурную сетку засыпают бетон высокой прочности, затем трамбуют прессами и отогревают в сушильных камерах.

Очень важный момент заключается в просушке самого бетона. Он должен «дойти до кондиции» самостоятельно, иначе конструкция будет хрупкой и слабой. Не спасет ее даже арматурная сетка, что должна служить ребром жесткости.

Каждое кольцо состоит из арматурной основы (обрешётки) и бетонного покрытия, вместе формирующих кольцеобразную форму. Толщина арматуры в данном изделии может быть различной, размеры и характеристики плотности данного строительного материала определены ГОСТ.

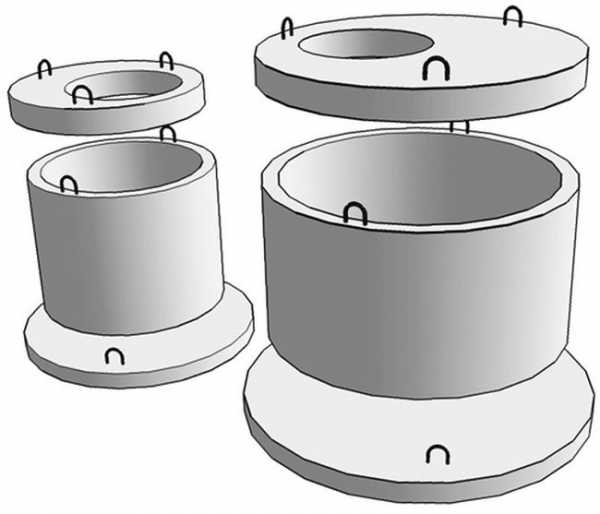

В сборных железобетонных колодцах также используются, как стандартные элементы конструкции бетонное основание (днище) и крышка колодца с отверстием для люка.

Сборные колодцы монтируются из ЖБИ – колец, при производстве которых применяется технология вибропрессования бетона, что делает изделие прочным и увеличивает его долговечность.

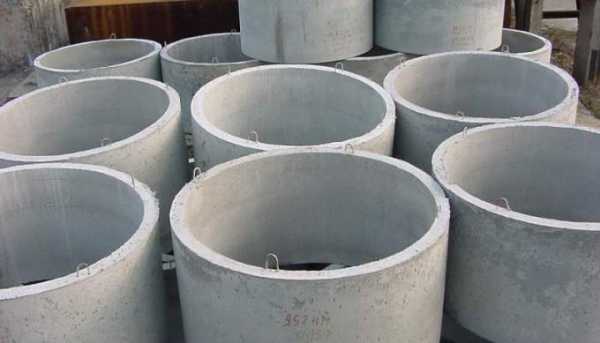

Железобетонные колодезные кольца на производстве

Учитывая требования ГОСТ, кольца для колодцев выпускаются стандартными размерами: диаметр – от метра до двух (тем не менее, можно найти и меньший диаметр – 60 сантиметров, и кольца с диаметром больше указанных – 2.5 – 3 метра), высота для стеновых колец составит 90 сантиметров.

Кроме этого, поскольку условия монтирования колодца могут предполагать различную высоту шахты, – согласно ГОСТ выпускаются и доборные кольца, высота которых может быть меньше (к примеру, 60 сантиметров, 30 сантиметров), а иногда – и кольца больше с высотой стандартной (120 сантиметров).

Соответственно, ЖБИ этого типа промаркированы так, чтобы можно было их определить из параметры. «КС» (кольцо стеновое), иногда также – «КЦ», далее указывается цифра обозначающая диаметр в дециметрах (КС-20 – кольцо стеновое диаметром 2 метра), второе число – высота (КС-20-9 – кольцо стандартной высоты).

Доборные кольца маркируются «КСД», при этом меньшую высоту также можно определить по числу в названии.

Из позитивных качеств данного материала можно выделить:

• Прочность и длительный срок эксплуатации. Поскольку как процедура/технология производства, так и конечный результат стандартизированы – можно добиться в заводских условиях именно требуемых максимальных характеристик;
• Форма железобетонного кольца и наличие пазогребенного соединения обеспечивает сцепление при соединении с другими кольцами и облегчают монтаж, поэтому колодец из них защищён от сезонных подвижек грунта;
• Стандартные размеры позволяют добиться оптимальной проектной глубины колодца, при этом прочность позволяет сделать её достаточно большой;
• Основные рабочие параметры определены ГОСТ, что также облегчает проектирование коммуникаций и позволяет рассчитывать необходимый объем колодца;
• Часто монтаж подразумевает установку колец со встроенными элементами, позволяющими спускаться в колодец и производить нужные работы;
• По сравнению с другими решениями для колодцев различного назначения – проверенная временем технология за небольшую цену;
• Бетон в качестве материала не влияет на свойства воды и отличается экологичностью.


  Готовые к использованию железобетонные кольца, диаметр 120 см.

А вот и минусы бетонных колец:

• Высокий вес;
• Необходимость применения дополнительной техники.

Из минусов таких стандартных бетонных конструкций можно отметить большой вес каждого конкретного изделия. Стоит понимать что без специального подъёмного оборудования произвести монтирование колодца из железобетонных колец не будет возможности.

Исключения из правила есть, но они незначительны и касаются только профессионалов. Действительно, обученные рабочие способны с помощью кантовки и подручных средств уложить кольцо в шахту колодца, но это длительный и совершенно изнурительный процесс. К тому же еще и опасный, особенно для неподготовленного человека.

Метод монтирования без использования техники подразумевает равномерное подрывание грунта под каждым кольцом последовательно, что не позволяет добиться нужной точности установки, и как правило, может потребоваться значительный объем потраченного времени.

Кроме того, в случае конфигурации поверхности колодца отличной от стандартной (к примеру, — требуется отверстие на определённой глубине), создание отверстия может стать очень трудоёмким процессом (если вообще возможным).

Данная проблема может возникать в случае монтирования разветвлённой системы коммуникаций, которая требует выведения нескольких труб в колодец на разной глубине.

Из-за огрехов монтирования, стыки бетонных колец могут оказаться не герметичны, что приведёт к попаданию внешнего слоя грунта внутрь колодца.

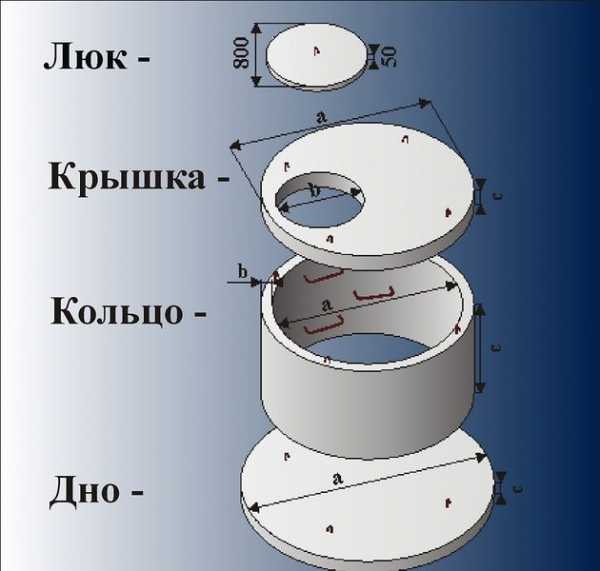

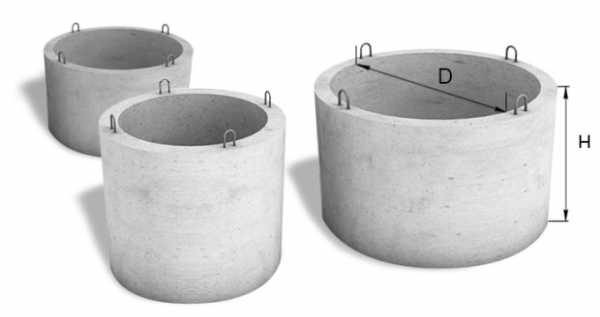

Схема с указанием самых важных размеров железобетонного кольца, а также местом расположения петель

При достаточно большой погрешности – возможно попадание загрязнённой воды внутрь и смешивание таковой с водой из водоносного слоя. Также, в данном случае не гарантируется устойчивость колодца к сезонным подвижкам грунта.

Читайте также: почему так популярны пластиковые кольца для колодца?

к меню ↑

Как выбирать кольца для сборных колодцев?

Прежде всего, следует обратить внимание при внешнем осмотре на наличие повреждений поверхности колец (к примеру, трещин, которые замазывают строительным раствором). Наличие внешних повреждений значительно сократит срок службы бетонных конструкций.

Кроме того, на выступающих металлических элементах (монтажных петлях) не должно быть ржавчины. Коррозийные процессы могут повлиять на прочность петель и кольцо под собственным весом может оборваться, что усложнить монтаж.

Приобретение железобетонных колец кустарного производства или уже бывших в эксплуатации сопряжено с риском, поскольку стандарты, установленные ГОСТ в случае изготовления не в предусмотренных условиях могут быть не соблюдены, или же на восстановление повреждённых участков ЖБИ придётся потратился дополнительно.

В случае приобретения новых ЖБИ колец у продавца должен наличествовать паспорт на них, с указанием технологических процессов изготовления бетонных конструкций и соответствии ГОСТ.

Зная расчётный объем колодца можно подобрать нужное количество и размеры колец.
к меню ↑

Монтаж колодца из железобетонных колец

Монтаж крупногабаритных железобетонных колец для колодца с помощью крана

При обустройстве колодца, чтобы рассчитать параметры и количество бетонных колец, определяется объем колодца. Проектный объем напрямую зависит от ожидаемого расхода воды и высоты стенок колодца (это определяется его назначением). Объем позволяет определить радиус колодца (и диаметр кольца).

Последовательность действий, по которой монтируются сборные колодцы, обычно сохраняется независимо от их функционального назначения.

Вначале должен быть подготовлен котлован необходимой глубины, с учётом того, что после установки каждого сегмента нужны будут определённые работы, что потребует пространства и облегчит монтаж.

Грунтовое дно утрамбовывается и засыпается гравием (или песком) либо глиной для увеличения гидроизоляции с последующим утрамбовыванием снова.

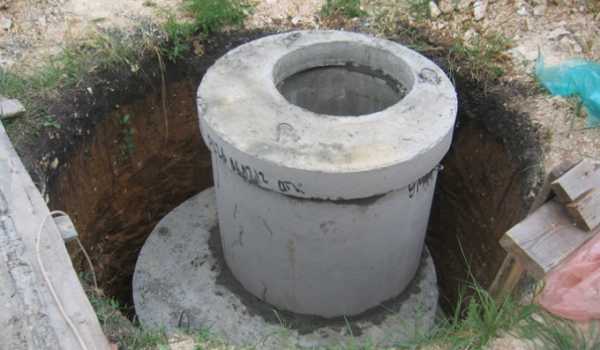

В основание укладывается плита, размеры которой зависят от диаметра колец колодца. Особенность в том, что она должна быть уложена горизонтально (положение проверяется по уровню, важно не допустить перекосов). На плиту монтируется первое кольцо, при этом положение также выравнивается уровнем.

Далее кольца укладывается последовательно одно на другое вниз вверх, стыки обрабатываются раствором. Также, можно применять гидроизолирующие составы. В дальнейшем, конструкция по периметру заполняется утеплителем (по выбору строителя) и котлован засыпается.

Завершающим действием является монтаж верхней плиты колодца. Обычно рекомендуется в оголовке колодца устроить «глиняный замок» (засыпка глиной).

Читайте также: особенности ремонта колодцев из бетонных колец.

к меню ↑

Производство железобетонных колец для колодцев (видео)
