Печная труба из нержавейки – Дымоход из нержавеющей стали: правила монтажа

Печные трубы из нержавейки: особенности установки металлических сэндвич-труб

На сегодняшний день при устройстве дымоходов для различной отопительной техники, в том числе и каминов, применяются печные трубы из нержавейки. Конструкции такого типа отличаются презентабельным внешним видом и высокими эксплуатационными характеристиками.

↑

Виды дымоходов и материал для их изготовления

В зависимости от места установки дымохода и требований, предъявляемых к его конструкции, различают два основных вида дымоходов из нержавеющей стали.

Одностенная труба может монтироваться внутри помещений при соблюдении требований пожарной безопасности. Отличается повышенной теплоотдачей, что позволяет использовать некоторую часть тепла продуктов горения.

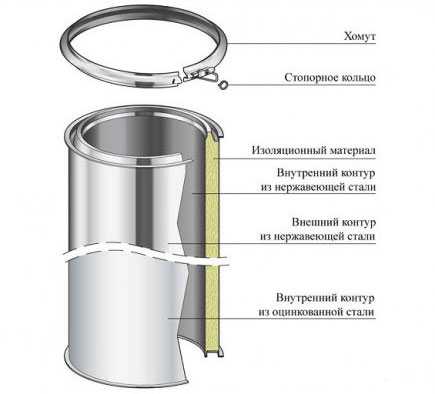

Двустенная труба (сэндвич) представляет собой конструкцию из двух металлических цилиндров, пространство между которыми заполнено теплоизолирующим материалом, чаще всего базальтовой ватой. Применение подобных конструкций необходимо при пересечении дымоходом конструкций перекрытия, в местах возможного прикосновения к другим строительным конструкциям.

Повышает пожарную безопасность устройства.

Кроме того, целесообразно устанавливать сэндвич дымоходы и вне помещений, это позволяет снизить образование конденсата на внутренней поверхности устройства. Благодаря этому печная труба из нержавейки, смонтированная по принципу сэндвича, имеет более длительный период эксплуатации.

Основным материалом для производства таких дымоходов является листовая нержавеющая сталь различных марок.

Характеристики материала зависят от процентного соотношения различных примесей, включаемых в сталь:

• AISI 304 (321) имеет в своем составе от 17% никеля и 8% хрома, может применяться при температуре продуктов сгорания до 450 градусов, правда, существует ограничение по влажности.
• AISI 309 содержит 20% и 25% никеля и хрома соответственно, используется для изготовления дымоходов на твердотопливные котлы.
• Добавки титана и молибдена повышают устойчивость стали к агрессивным веществам, делают ее жаропрочной, так AISI 316 (модификация AISI 304 с добавкой молибдена) может работать с газами, имеющими температуру до 850 градусов.

Следует учитывать тот факт, что установка печных труб из нержавейки должна осуществляться только после сравнения эксплуатационных характеристик стали и температуры продуктов горения оборудования на различных видах топлива.

↑

Достоинства дымоходов из нержавейки

Преимущества металлических дымоходов очевидны, к ним можно отнести следующие качества:

• Круглое или овальное сечение способствует снижению завихрений, которые существенно снижают тягу устройства.
• Гладкая внутренняя поверхность обеспечивает уменьшение сопротивления потоку.
• Дымоходы могут использоваться для всего перечня котельного оборудования.
• Высокая термическая устойчивость, не поддается коррозии и воздействию агрессивных химических соединений, входящих в состав конденсата.
• Небольшой вес элементов существенно упрощает монтаж, не требуется возведение усиленного фундамента под конструкцию.
• Печная труба нержавейка может монтироваться на существующие системы дымоходов, с устройством такой конструкции способен справиться даже начинающий строитель.
• Гарантированный срок эксплуатации составляет 50 лет.
• Конструкция сэндвич дымоходов рекомендована пожарными службами, как обеспечивающая максимальную безопасность при эксплуатации.
• Дымоходы из нержавейки очень просты в обслуживании, чистка такой трубы не составит труда.
• Большой перечень элементов позволяет смонтировать дымоход с достаточно сложной конфигурацией.

↑

Комплектующие для нержавеющих дымоходов

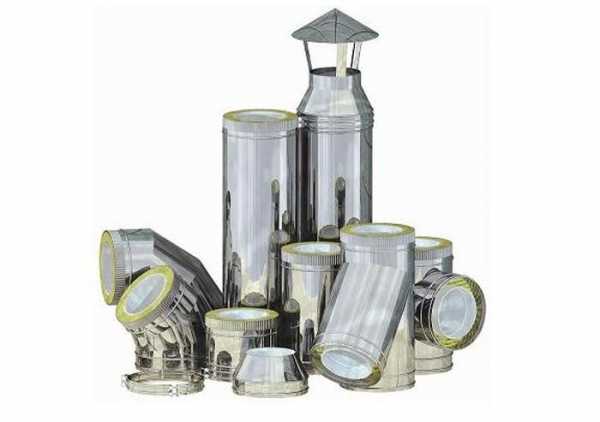

В состав стандартного дымохода входят следующие элементы.

Линейные печные трубы (нержавейка) выпускаются различной длины, что позволяет избежать необходимости резки материала. Чаще всего производят элементы имеющие в длину 0,33; 0,5; 1 метр. Трубы могут иметь различную форму сечения.

При монтаже следует надежно крепить дымоход к несущим конструкциям и капитальным стенам при помощи специальных хомутов.

Комплектующие для стальных дымоходов

Тройники с отводами в 45 и 87 градусов предназначены для подключения отопительных приборов, соединения нескольких линий дымоходов, устройства ревизий для чистки конструкции. Поворотные отводы (колена) позволяют изменить направление трубы. В продаже можно встретить колена с углом 15; 30; 45 и 90 градусов.

При устройстве поворотов помните, элемент, находящийся выше колена, должен быть закреплен, отвод не должен воспринимать нагрузку.

Если двустенная сэндвич труба (нержавейка) печная недоступна по финансовым причинам, для организации пересечения дымохода и перекрытий или других кровельных конструкций должен применяться проходной патрубок. Данный элемент устроен по тому же принципу, что и сэндвич труба, представляет собой элемент несколько укороченной длины. Его применение позволяет существенно снизить стоимость всей конструкции, не ухудшая при этом пожарную безопасность.

Для сбора образующегося конденсата и отвода его с внутренней поверхности трубы применяются специальные лейки конденсатосборники. Лейка устанавливается в нижней части дымохода.
Верхняя часть трубы защищается специальным дефлектором, препятствующим попаданию атмосферных осадков в дымоход, кроме того, он ограждает конструкцию от резких порывов ветра, способных нарушить тягу в системе.

Регулировка тяги, следовательно, и скорости сгорания топлива, осуществляется встраиваемыми шиберами, которые могут иметь различную конструкцию (поворотные, затвор-задвижка). Регулировка осуществляется изменением сечения дымохода.

Печная труба металлическая из нержавейки монтируется по принципу конструктора, одна часть последовательно надевается на предыдущий элемент. Дополнительной герметизации стыков не требуется, хотя некоторые производители и рекомендуют применять специальные составы (в этом случае, конечно, лучше выполнять требования именно производителя).

Дымоходы из нержавеющей стали являются отличной альтернативой традиционным кирпичным конструкциям. Благодаря их применению значительно сокращается срок монтажа, повышается надежность и безопасность  дымохода. А применение сэндвич труб или кровельных проходок является самым эффективным способом предупреждения возгораний от перегрева наружных поверхностей конструкции. Кроме того, трубы из нержавеющей стали могут стать своеобразным декоративным элементом. Поэтому, при проектировке систем отопления обязательно рассмотрите и этот вариант.

vsetrybu.ru

основные параметры и порядок сборки

На каком бы топливе ни работала обогревательная система, для ее функционирования и выведения продуктов горения необходим дымоход. Если необходимо сэкономить время и средства при его возведении, лучшим выбором будут стальные нержавеющие трубы.



Дымоход из нержавейки: плюсы и минусы

Дымоходы из нержавеющей стали пользуются спросом благодаря несомненным достоинствам, среди которых:

• универсальность и многофункциональность: нержавейка подходит для всех видов отопительных систем и для возведения конструкций любой сложности;
• отсутствие гигроскопичности: нержавеющая сталь не впитывает конденсат;
• устойчивость к коррозии, высоким и низким температурам, перепадам влажности воздуха, воздействию химически агрессивных веществ;
• простота сборки: продается в виде готовых модулей;
• экономичность: дешевле других вариантов дымохода;
• удобство эксплуатации: отдельные элементы легко заменять по мере изнашивания.

К недостаткам можно отнести неэстетичность конструкции.

Варианты исполнения стальных труб

Производители комплектующих для дымоходов предлагают три вида труб из нержавейки:

1. Одностенные толщиной от 0,6 до 20 мм.
2. Гофрированные.
3. Трехслойные сэндвичи из двух труб и утеплителя.



У каждого из вариантов есть свои особенности применения, плюсы и минусы:

Тип трубы	Плюсы	Минусы	Область применения
Однослойная	Низкая стоимость, гладкость внутренней поверхности	большая теплоотдача, образование конденсата, требует теплоизоляции	часть дымохода, расположенная внутри дома, может использоваться как вторичный источник тепла
Гофрированная	Эластичность	Низкая термоустойчивость, быстро изнашивается, внутренняя поверхность неровная, что способствует скапливанию конденсата, нельзя использовать на горизонтальных участках дымохода, требуется дополнительная фиксация и теплоизоляция	Части конструкции, где требуется выполнить криволинейный переход, например, огибание препятствий, может использоваться в качестве внешнего кожуха
Сэндвич-труба	Низкая теплоотдача, универсальность, простота сборки, плотность стыков	Высокая стоимость	может использоваться на любом участке дымохода

Это важно! Контролирующие органы могут отказать в запуске газа, если используются для дымохода гофрированные трубы.

Марки используемой стали

Детали дымохода изготавливают из стали нескольких марок:

Марка	Свойства и область применения
304 и 316	Обладают повышенной термоустойчивостью и стойкостью к агрессивным веществам, так как в их состав входят молибден и никель. Подходят для газового оборудования. Сталь 304 дешевле, так как в ней меньше добавок, что незначительно снижает стойкость к кислотам.
409	Подходит для отопительных систем, использующих твердое топливо.
439	Содержит титан и алюминий, универсальна, температура эксплуатации – до 850 градусов.
430	Меньше других устойчива к воздействию кислот, но не боится повышенной влажности. Используется для внешнего кожуха.
316i, 321 и 310s	Марки устойчивы к кислотному воздействию, пластичны, универсальны. 316i и 321 выдерживают температуры порядка 850 градусов, а 310 s – до 1000.

Обратите внимание! В одной конструкции можно использовать модули и комплектующие из стали разных марок.

Обязательные требования безопасности

Нержавеющая сталь подходит для монтажа дымохода в доме и на улице.

В первом случае дымоход сложнее в сборке, так как приходится проводить трубу сквозь перекрытия и крышу, но проще в эксплуатации, а часть трубы внутри дома можно использовать в качестве дополнительного источника тепла.

Второй вариант собирается быстрей и легче, но чтобы избежать теплопотерь и образования конденсата, дымоходу нужна серьезная теплоизоляция, которая усложнит обслуживание системы. При желании дымоотвод можно спрятать в кирпичную трубу, но обязательно оставить отверстие для ревизии и вывести наружу конденсатоотводчик.

Перед покупкой деталей и монтажом нужно рассчитать высоту дымохода, она должна быть не меньше пяти метров и возвышаться над кровлей:

• на 2 м, если кровля плоская;
• над скатной – зависит от удаленности от конька: ближе 1,5 метров возвышается над ним на 50 см, от 1,5 до 3 метров вершина трубы находится наравне с коньком, на больших расстояниях – ниже уровня конька на 10 градусов;
• если рядом расположены два строения, труба должна быть выше них.

Правильная сборка и эксплуатация – залог долговечности, эффективности и безопасности дымохода и всей отопительной система, а также – отсутствия претензий со стороны контролирующих организаций.

Обязательные требования:

• конструкция не должна иметь более трех поворотов;
• длина горизонтального участка составляет не более 1 м, не допускается провисание секций дымохода;
• узлы должны быть герметичными, перед пуском отопления это нужно проверять;
• все дымоходные трубы должны иметь сечение не меньше, чем у отвода отопительного прибора;
• в местах пересечения стен, перекрытий и кровли стыки не допускаются;
• нужно соблюдать расстояние от дымовой трубы до пола, стен и потолка – от 70 см;
• зазор в отверстиях, через которые пропускают дымоход не должен составлять менее: 20 см для трубы-сэндвича, 1 м для одностенной трубы, 13 см при прохождении негорючей кровли.

Пошаговая сборка дымохода в доме

Правильность работы котла во многом зависит от качественного монтажа дымохода.

Алгоритм сборки:

1. К патрубку отопительного агрегата присоединяется тройник с конденсатосборником и ревизией.
2. Вырезаются отверстия: в чердачном перекрытии круглое или квадратное, в крыше – овальное или прямоугольное.
3. Труба наращивается до необходимой высоты. На уровне перекрытия на нее надевается потолочно-проходное устройство, которое крепят в перекрытии и заполняют теплоизоляцией. В проеме, вырезанном в кровле, дымоход также обязательно изолируют.
4. После прохождения отверстия в крыше на трубу надевается специальная «юбка», которая нужна для защиты от протекания. Основание «юбки» закрепляют на кровле. Верхушку трубы оснащают дефлектором для защиты от дождя, ветра и засорения. Если кровля выполнена из горючих материалов, дополнительно устанавливается искрогаситель.
5. Стягивают стыки хомутами и обрабатывают герметиком, при необходимости усиливают конструкцию, закрепляя ее кронштейнами внутри чердака.

Монтаж на улице

1. Размечают место прохождения дымохода в стене и вырезают отверстие с учетом теплоизоляции.
2. Соединяют проходную трубу с патрубком отопительного прибора и выводят дымоход на улицу. Изолируют место прохождения стены.
3. Присоединяют к выведенной трубе тройник с капельником и ревизией.
4. Наращивают дымоотвод вверх до нужной высоты, при необходимости каждые два метра фиксируют конструкцию кронштейном. Стягивают стыки хомутами, покрывают герметиком. К навершию трубы крепят коническую насадку – дефлектор.
5. Покрывают дымоход защитным составом, чтобы не образовывалась ржавчина.
6. Если конструкция выполнена из однослойных труб, изолируют по всей длине.

Важно знать! При сборке дымохода сэндвич-трубы соединяют так, чтобы снаружи верхняя труба надевалась на нижнюю. Одностенные трубы при монтаже внутреннего дымохода соединяются «по дыму»: верхняя надевается на нижнюю, внешнего – «по конденсату», то есть верхняя вставляется в нижнюю.

infotruby.ru

Печные трубы и дымоходы из нержавеющей стали

	Адаптер ММ
	Адаптер ПП
	Адаптер старт.
	Дефлектор
	Дымоход конв-р
	Дымоход одност.
	Дымоход сэндвич
	Заглушка
	Зонт
	Колено
	Колено одност.
	Консоль
	Конус
	Кронштейн стен-й
	Крышная разд-ка
	Оголовок
	Опора напольная
	ППУ
	Площадка монт-я
	Площадка опорная
	Старт-сэндвич
	Сэндвич-колено
	Сэндвич-тройник
	Сэндвич-шибер
	Тройник одностенный
	Фланец
	Хомут
	Шибер
	Штанга для стен.хомута
	Экран защитный

pechimax.ru

Дымоход из нержавеющей стали — особенности монтажа своими руками

Установка любого обогревательного прибора или сооружения, работающего на твёрдом, жидком или газообразном топливе, печи, камина или котла, потребует обязательного монтажа системы отвода отработанных продуктов сгорания. Еще не так давно особой альтернативы не было – приходилось возводить кирпичную конструкцию либо прибегать к применению асбестоцементных труб, недостатков у которых гораздо больше, нежели достоинств. В настоящее время ситуация кардинально изменилась – великолепную универсальность показывает дымоход из нержавеющей стали.

В умелых руках комплект деталей из нержавейки превращается в универсальный инструмент, дающий возможность в кратчайшие сроки смонтировать дымоходную систему, в полной мере отвечающую всем требованиям действующих стандартов и требований безопасности. Кроме того, общая смета установки дымохода, даже при кажущейся дороговизне комплектующих, всегда будет привлекательнее, нежели другие варианты. При грамотном подходе и знании основных принципов монтажа, сборка подобной системы является вполне посильной задачей для любого хозяина дома.

Дымоход из нержавеющей стали

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

• Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

• Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
• Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться. Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

• Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
• 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
• Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
• Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
• Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
• Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

• Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
• Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
• Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
• Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
• Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
• Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
• Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
• Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Предварительный расчёт системы дымохода

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 .Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

• Если крыша плоская – не менее 500 мм.
• Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
• При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
• При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
• Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум, выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная (одностенная), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

• На горизонтальном или наклонном участке от отопительного прибора или печи трубы монтируются «по дыму», т.е. так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
• На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаметр трубы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех.

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене,

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то сам монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

• Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

• Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

• В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
• Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Видео. Мастер-класс по монтажу нержавеющего дымохода

По сути, если схема монтажа продумана до мелочей, согласована с контролирующими организациями, то сама установка превращается в легкую «игру в детский конструктор». Конечно, не стоит воспринимать все так упрощенно – соответствующие навыки чтения чертежей, слесарной работы, умение пользоваться электроинструментом, аккуратность, последовательность в работе потребуются в полной мере.

kamin-expert.ru

Монтаж дымохода, дымоход из нержавейки своими руками, как установить

Краткое содержание

Установка любого отопительного устройства, камина или печи требует оборудования дымохода. Его основное предназначение — выводить дым, образованный в результате горения топлива из установки наружу.

Выбор материала для обустройства дымохода обусловлен использованием топлива: твердого, жидкого или газообразного.

Производители каминов и печей указывают в эксплуатационных характеристиках какой необходим дымоход, его диаметр и материал изготовления. Наиболее широко применяются универсальные трубы из нержавеющей стали.

Основные преимущества нержавеющих труб

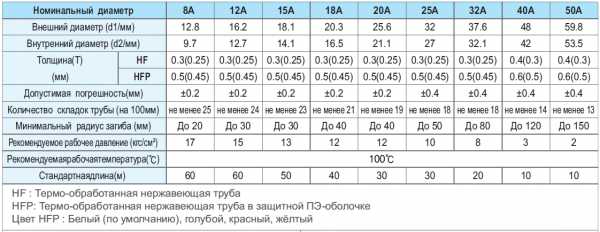

Технические характеристики гофрированной нержавеющей трубы

Первоочередной задачей любого дымохода является оперативное выбрасывание скопившихся продуктов топливного сгорания. Этот процесс будет быстрее в трубе с гладкой поверхностью и круглого диаметра. Эти две характеристики обеспечивают высокую аэродинамику, благодаря чему создается эффективная тяга и газы быстро поднимаются наверх. Лучше всего с этой задачей справляются металлические изделия.

Почему применяется нержавеющая сталь?

Ответ очевиден, поскольку в процессе эксплуатации будет постоянный контакт с влагой, агрессивными компонентами газов и другими факторами, которые могут привести к коррозии металла. Дымоход устанавливается с расчетом на долгосрочную эксплуатацию и следует отдать предпочтение прочному и долговечному материалу, устойчивому к негативному влиянию различных кислот и конденсата – нержавеющей стали.

Характеристики нержавеющей стали марки 08х18н10

Дымоходы AISI

Стальные изделия легкие, их просто устанавливать, а также малозатратные в обслуживании. В процессе горения выделяются не только газы, но и микрочастицы – зола, которая оседает на стенках дымохода из нержавейки, засоряя его. Гладкая нержавеющая труба не способствует накоплению сажи, что значительно упрощает уход за дымоходом.

У дымоходов нержавеющих могут быть различные конфигурации, благодаря чему они подходят для любых типов отопительных устройств. Они легковесны и не требуют фундамента, как, например, для кирпичного дымохода.

Ну и немаловажным преимуществом дымохода из нержавейки является его стоимость и возможность самостоятельного монтажа, без привлечения специалистов.
Виды нержавеющих труб для дымоходов

Наиболее часто для оборудования дымоотводящих каналов используются следующие виды труб:

• одностенные гладкие;
• двустенные гладкие;
• гофрированные.

Гофра

Гофротруба и аксессуары для гибкого дымохода

Самым дешевым вариантом будет гофрированная труба, но перед ее приобретением необходимо знать о ее недостатках и особенностях монтажа. Гофра представляет собой пружину из металлической проволоки, на которую нанесена тонколистовая сталь. Максимальная толщина стенки 0,1 мм. Это, с одной стороны, дает определенные преимущества в виде гибкости, легкости и возможности сжимать и растягивать.

Но с другой стороны, накладывает ограничения для применения – нельзя использовать для каминов и печей с высоким КПД и теплоотдачей, поскольку высокая температура способна деформировать изделие, к тому же будут создаваться условия для скопления конденсата, что также будет негативно влиять на металл. В итоге такое изделие прослужит совсем недолго, возникнет необходимость замены и повлечет дополнительные расходы.

Этот вид труб не рекомендуется использовать как самостоятельный вертикальный канал для нержавеющих дымоходов, поскольку гофра отличается высоким показателем аэродинамического сопротивления. Если дымоход будет выполнен только из изделия такого вида, то сила тяги будет невелика, а это приведет к плохому дымоотводу, задымленности помещения и повышению рисков возникновения возгорания.

Утепленная гофрированная гибкая дымоходная труба

Оправданным использованием гофры является монтаж в старый кирпичный дымоход, но при этом ее предварительно нужно обернуть теплоизоляционным материалом — для снижения уровня конденсатной влаги.

Основное предназначение гофрированной нержавеющей трубы – оборудование сложных участков, а также для присоединения каминов и печей к шахте дымохода.

Одностенные гладкие изделия для дымохода

Традиционная труба круглого или овального сечения, изготовленная из тонкого листа стали, является наиболее распространенным вариантом для оборудования нержавеющего дымохода. Преимуществ у данного вида труб достаточно, чтобы использовать для монтажа дымоотводящего канала:

Недостатком одностенных труб является то, что их можно использовать только внутри помещения или снаружи, предварительно утеплив дымоходный канал. Поскольку из-за большого перепада температур будет возникать конденсат, который оставляет черные следы на трубе и приводит к снижению производительности отопительного устройства и его долговечности.

Одностенный дымоход из нержавеющей стали

При выборе такого трубного профиля следует обратить внимание на сталь, из которой он изготовлен:

• марка AISI 304 характеризуется стойкостью к кислотной среде и может выдерживать нагрев до 250о, а в низкокислотной среде до 600о. Использование труб из стали такой марки возможно для низкотемпературных котлов;
• марка AISI 310 отличается повышенной жаропрочностью, не деформируется при нагреве до 1000о, может использоваться для каминов и печей, сжигающих твердое топливо;
• марка AISI 316 – самый распространенный металл для изготовления дымоходов из нержавеющих труб поскольку имеет высокие показатели устойчивости к кислотной среде и высокой температуре.

Двустенные гладкие трубы

Универсальными и надежными для оборудования дымоходов считаются сэндвич-трубы. Их можно использовать как внутри здания, так и снаружи.

Изделие имеет трехслойную конструкцию:

• внутренний слой из тонкого нержавеющего металла;
• теплоизоляционная прослойка;
• внешний слой из нержавеющей или оцинкованной стали.

Двустенные сэндвич дымоходы из нержавейки

Именно благодаря прослойке обеспечивается отсутствие конденсата и скопления слоя сажи. Такие изделия наиболее пожаробезопасные, их легко устанавливать, они стойкие к агрессивной кислотной среде и перепадам температур.

Но при весомых достоинствах сэндвич-конструкции имеют и недостатки:
возможна разгерметизация из-за постоянного сужения и расширения стенок под воздействием различных температур, на которые реагирует базальтовый наполнитель;
высокая стоимость по сравнению с гофрой и одностенными вариантами;
невысокий эксплуатационный срок – до 15 лет.

Особенности монтажа дымохода

При самостоятельном монтаже конструкции нержавеющих дымоходов необходимо придерживаться некоторых правил, которые обеспечат безопасную эксплуатацию:

Поворот дымохода — колено

• минимальная высота дымохода – 5 метров;
• нельзя оборудовать горизонтальные участки более одного метра в длину;
• на открытых участках и в неотапливаемых помещениях нужно использовать теплоизоляцию для труб;
• если крыша покрыта горючими материалами, то необходимо установить искрогаситель на открытую часть дымохода;
• проход дымохода через стену, кровлю и перекрытия не должен быть со стыками;
• диаметр трубы не должен быть меньше патрубка отопительной установки, ни в одном месте, особенно при поворотах и сопряжениях;
• нельзя выполнять более трех поворотов;
• монтаж вертикального участка нержавеющего дымохода должен быть осуществлен по принципу «от конденсата», то есть когда каждая последующая секция монтируется в раструб предыдущей;
• монтаж горизонтального участка должен выполняться по принципу «по дыму», то есть каждая последующая секция должна быть шире и надеваться на раструб предыдущей.



Если выполнять эти простые правила, то дымоходы из нержавеющей стали прослужат долгое время и будут отлично справляться с возложенными на них функциями.

Видео: Схемы дымоходов

kaminyn.ru

Строительство печной трубы из нержавеющей стали и ее монтаж

При обустройстве печной трубы очень важно правильно спроектировать ее, ведь данный пункт влияет на многое: расход дров, пожаробезопасность, скорость нагрева стенок конструкции, экологическая безопасность. Качественный монтаж конструкции – второй по важности пункт, который обеспечит отличную работу отопительной системы.

Основные требования

Внутренняя поверхность печной трубы из нержавейки должна обязательно быть гладкой. В ином случае велика вероятность постоянного скопления толстых слоев сажи на стенках. Наилучшей формой конструкции является цилиндр. Цилиндрическая форма обеспечивает наименьшее сопротивление, что улучшает тягу.

Для монтажа дымохода из нержавеющей стали вам потребуются:

• Хомуты;
• 2 колена;
• Гайки;
• 2-3 трубы из нержавейки длинной по полметра;
• Опорные кронштейны;
• Уголки для хомутов;
• Тройники;
• Шибер;
• Заклепки из нержавейки;
• Герметик, стойкий к воздействию высоких температур.

Внутреннее сечение печной трубы должно быть меньше площади отопительного агрегата. Чем больше будет длина конструкции, тем лучше, так как в этом случае увеличивается тяга. Хорошо, если вы выберите изделие, толщина нержавеющей стали у которого будет составлять 1 мм. Таким образом вы увеличите срок службы системы.

Длина горизонтальных деталей конструкции должна не превышать 1 метра. Это также способ обеспечить оптимальную тягу. Для расчета высоты дымохода нужно иметь в виду высоту дома и тип кровли. Если кровля плоская, дымоход должен выходить наружу минимум на 1 метр. Если же кровля неплоская, оптимальная высота составит полметра. Устанавливать печную трубу из нержавейки лучше на расстоянии 0,5 метра от конька крыши. Если по каким-то причинам это расстояние требуется увеличить, конструкция фиксируется растяжками. Наилучшая высота для дымохода из нержавейки составляет 5 метров.

Монтажные работы

Устанавливается конструкция, начиная с основания и завершая верхом. Каждое верхнее коленце должно входить в нижнее коленце. Таким образом вы предупредите возникновение конденсата. Канал конструкции должен быть расположен подальше от деревянных перегородок. Если устройство устанавливается вблизи деревянных конструкций, имеет смысл зафиксировать на них лист металла или иной жаропрочный материал.

Переходники используются для соединения печных труб из нержавейки с отопительной системой. Такое соединение необходимо смазать герметиком. При монтажном зазоре между коленцем и отопительной системой требуется заполнить его при помощи асбестового шнура или базальтовой ваты. Материал обматывается вокруг конструкции, затем зазор обрабатывается герметиком.

Первое коленце, устанавливаемое у самой системы отопления, должно быть однослойным. Между фланцами конструкции монтируется задвижка, предназначенная для перекрытия системы. Она послужит инструментом для усиления тяги.

Через каждые 1,5-2 метра печной трубы из нержавеющей стали следует применять хомуты для фиксации. Они же используются для углового отвода. Около конструкции необходимо оставлять пространство: 20-30 мм для зоны кровли, 30-50 мм для зоны потолка.

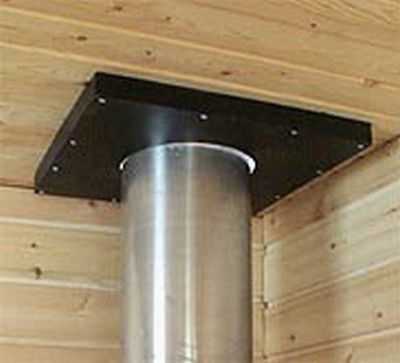

Вывести конструкцию наружу просто. Достаточно проделать отверстие соответствующего диаметра в крыше. Область соединения дымохода с потолком необходимо изолировать. Для этого можно использовать защитные накладки, отличающиеся стойкостью к высоким температурным воздействиям, лист металла с подложенной под него прокладкой.

Снаружи нужно вмонтировать заглушку. Важно также защитить наружную часть дымохода от осадков. Для этого используется сетка или специальные противоливневые средства.

Стоит помнить

Важно соблюдать все правила и рекомендации при монтаже трубы из нержавейки, ведь от этого зависит не только КПД отопительной системы, но и ваша личная безопасность.

trubygid.ru

Печные дымоходы из нержавейки – лучшая альтернатива дедовским проектам.

Ассортимент дымоходных конструкций и инструменты для их монтажа

Дымоходы печныебывают:

1. Труба одностенная. Устанавливается в помещениях, которых соответсвуют правилам пожаробезопасности. Имеет большую теплоотдачу и может использовать некоторое количество продуктоов горения.
2. Труба удвоеннная. Состоит из двух металлических составляющих (слоев), которые  между собой заполняются ватой или другим герметизирующим ли тплоизолирующим компонентом. Используются конструкции там, где другие строительные конструкции не станут соприкасаться. Этот прибор способен повысить пожаробезопасность помещения. Также можно применитьи за пределами помещений , что позволяет уменьшить наличие конденсата внутри на померхностях. Труба таким образом обеспечивает большой срок эксплуатации.

Дымоходы бывают 4 разновидностей:

1. Из кирпича.
2. Из модуля.
3. Из стали.
4. Из керамики.

Кирпичные дымоходы печные, естественно, выполняются из кирпичей для деревянных печей, каминов и котлов, в которых будет гореть твердое топливо. Они со временем зарастают копотью и образуют конденсат, а продукты сгорания выделяют вредные кислоты для организма человека. На сегодня эти трубы все меньше используются.

Модульные выполняются из нержавеющей стали и тонкой керамики или пластмассы. Собираются как мозаика, имеют круглое сечение и гладкую внутреннюю поверхность, что не создает сопротивления и накопления гари и сажи на стенках.

Стальные относят к модульным дымоходам. Бывают двустенными с толщиной 1 миллиметр. Даже при большом нагревании они сохраняют жесткость. Используют для гидроизоляции крыши при помощи оцинкованной стали и базальта.

Керамические — уже более совершенные изделия. Противостоят атмосферным явлениям и конденсации, высокой температуре и механическим воздействиям. Соответствует нормам пожарной безопасности, и их срок службы достигает 120 лет. Быстро собираются и недорогостоящие.

Материал для производства: нержавеющая сталь

Состав материала зависит от того, какие примеси находятся в стали. Они же диктуют харакетристики.

Например:

Материал AISI 304 (321) содержит 17% никеля и 9%хрома, которые сгорают при 450°С в зависимости от имеющейся влажности.

Слеющий последователь от прдыдущего – это AISI 309. Он применяется для твердотопливных котлов и дымоходов, а состотна 20% из никеля и 25% из хрома. Также в состав входит молибден и титан, которые помимо жароустойчивости имеют возможность работы газоподобными веществами свыше 850° С.

Для установки печных труб при использовании нержавейки  необходимо сравнение с эксплуатационных возможностей стали продуктов горения различных видов топлива.

Составные элементы

Стандартный набор представлен так:

1. Линейная печная труба из нержавеющей стали. Имеет различную длину и позволяет отказаться от нарезания материала. Самый распространенный размер – это 0,33, 0,5 и 1 метр. Также стоит обозначить разновидности сечения этой трубы. Во время установка дымохода к несущимся конструкциям используют специальные хомуты, которыми их крепят к стенам.
2. Тройник с 45° отводом, который предназначается для отопления и проведения коммуникаций для линий. Другими словами их еще называют устройствами ревизий для очищения конструкций. Колена позволяют направлять трубу в необходимую сторону. Стандартный угол поворота – от 15 до 90°. Важный факт, касающийся колена относится к тому, чтоб оно могло выдерживать большую нагрузку и напряжение.
3. Конденсатосборники.  Представлены в виде образующего конденсата и отвода, на внутренней стороне, где используют лейки этих устройств. Может помещаться на нижней поверхности дымоходов.
4. Дефлектор. Он защищает верхнюю часть трубы от атмосферных осадков и резких проявлений нелетной погоды.
5. Тяга в печных дымоходах поддерживается за счет шиберов, которые встраивают во всевозможные конструкции. Регулируются за счет сечения. При установке дымохода подчиняются тем же законам и правилам, как конструктор, в котором одна часть нанизывается на другую, а в итоге создавая целостный элемент. Герметизировать стыки не нужно, также не стоит использовать герметизирующие составы и стоит подчиняться требованиям изготовителя.

ogodom.ru
