Металлический профиль для гипсокартона: виды, размеры, крепление

Затеяли ремонт или переоборудование комнат в квартире, но с ужасом обнаружили, что стены, из-за недобросовестного отношения к труду строителей, имеют много неровностей и сделаны с отклонением от вертикали. Вариант выравнивания поверхности нанесением дополнительного слоя штукатурки является очень сложным и экономически невыгодным.

Гораздо красивее и практичнее смотрятся стены, обшитые гипсокартонным материалом. Популярность отделочных гипсокартонных плит обусловлена свойством материала и удобной технологией монтажа. Можно крепить листы методом наклеивания, но в этом случае очень сложно произвести выравнивание поверхности. Гораздо надежнее будет применение полноценного несущего каркаса с использованием специального металлического профиля для гипсокартона. Основные виды, размеры и способы крепления материала будут рассмотрены в этой статье.

Особенности и назначение элементов конструкции

Металлический профиль для гипсокартона позволяет полностью осуществить многие дизайнерские решения по изменению интерьера практически любого помещения. Этот вид крепления гипсокартона позволяет собрать перегородки любой формы.

Гипсовые изделия прекрасно впитывают влагу, при этом не рассыхаются, но и не увлажняются сверх меры. Поэтому гипсовый материал не теряет свою конфигурацию в любых условиях эксплуатации. Также можно выделить отличные звукоизоляционные свойства отделочных плит.

От деревянного каркаса металлический профиль под гипсокартон отличается отличными влагоизоляционными свойствами. При производстве поверхность профиля подвергается нанесению слоя оцинкованного железа, что обуславливает прекрасную защиту материала от появления ржавчины. Благодаря гибкости материала, монтаж металлического профиля для гипсокартона дает возможность осуществить дизайн интерьера любой сложности. Вместе с тем малая толщина металла способствует облегчению изделия, поэтому общая масса всего каркаса не создает дополнительной нагрузки на несущие стены.

Виды металлических профилей

Человек, занимающийся ремонтом постоянно, сможет легко разобраться в достаточно широком ассортименте разнообразных видов металлического профиля для гипсокартона. А вот домашним мастерам, которые впервые решили собрать несущий каркас из профильного материала, необходимо внимательно изучить основные виды профилей и их отличия.

Все профили, применяемые для ремонта стен зданий, условно можно разделить по области использования:

  • потолочные;
  • стеновые.

По функции, используемой в определенной конструкции:

  • несущие;
  • направляющие.

Отдельным видом считается арочный металлический профиль для гипсокартона. Такой материал предназначен для формирования различных деталей интерьера с определенной степенью изгиба. Они имеют одинаковый размер, как и несущие потолочные, но с надрезами, которые позволяют придать изделию изгиб любой формы.

Также можно выделить еще два специальных вида металлических профилей под гипсокартон:

  • угловой профиль (ПУ), который предназначен для укрепления как внешних, так и внутренних углов;
  • маячковый профиль (ПМ), служит для выравнивания поверхности стен.

Обшивка стен и потолков

Любой каркас для обшивки стен состоит из горизонтальных и вертикальных элементов. Несущую функцию в этой конструкции выполняют вертикальные (стоечные) профили. Расположенные перпендикулярно им горизонтальные элементы называют направляющими (стартовыми) устройствами.

Для создания каркасов потолков или стен применяются в основном эти виды, а также арочный профиль для гипсокартона.

Направляющий профиль (UD или НП)

Основная функция этого профиля – создание ровной плоскости стены или потолка. Для формирования поверхности будущего каркаса монтаж металлического профиля под гипсокартон осуществляется по всему периметру сооружения.

Основным показателем прочности направляющего профиля считается толщина металла, из которого он изготовлен. Чем толще материал, тем прочнее и надежнее готовое изделие. Так для обшивки стен можно применять тонкий металлический профиль для гипсокартона, а вот для изготовления потолочных конструкций лучше применять детали, изготовленные из толстой листовой стали.

Стандартные размеры направляющего профиля: высота – 27 мм; ширина – 28 мм; длина – три или четыре метра.

Плоскостной несущий профиль (CD или ПС)

С помощью несущего (стоечного) профиля формируется необходимая надежность и жесткость каркаса. Именно к этим элементам крепятся листы гипсокартона, поэтому на них распределяется основная нагрузка.

Крепление стоечного профиля осуществляется в направляющий, который закреплен по всему периметру стены. Производится он из металла разной толщины. Элементы с малой толщиной менее надежны, поэтому шаг крепления намного уменьшен, что приводит к большему расходу соединительных элементов.

Стандартные размеры металлического профиля для гипсокартона несущего типа: ширина – 60 мм; высота – 27 мм; длина – двух размеров три или четыре метра.

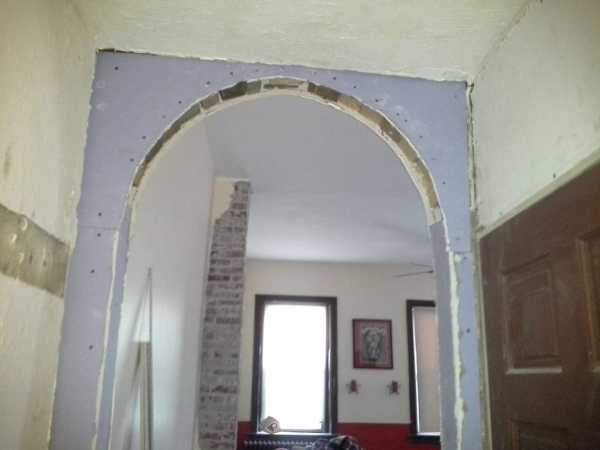

Арочный профиль

По сути, профиль арочного типа имеет характеристики, схожие с несущим или направляющим профилем. Имеется только существенное отличие в том, что он ослаблен многочисленными отверстиями или надрезами. Такое конструктивное решение позволяет изгибать этот элемент под различными углами, что является его основным предназначением для придания поверхности проема овальной или круглой формы. В зависимости от назначения арочные профили выпускаются вогнутого или выпуклого типа.

В сечении арочный профиль полностью идентичен стандартным стоечным и направляющим элементам. Все металлические профили имеют в сечении вид буквы «П».

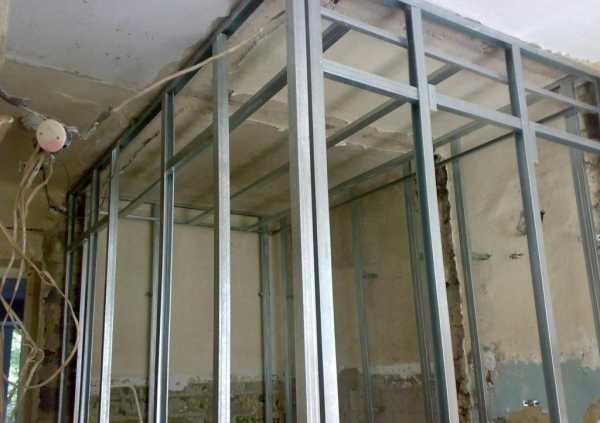

Перегородочные профили

Металлические профили для перегородок из гипсокартона имеют большие размеры, нежели обшивочные элементы. Соответственно и назначение их немного отличается от элементов отделки стены. Выбор вида профиля и его размеров осуществляется в соответствии с техническими требованиями вновь возводимой конструкции. Основными показателями простенка является уровень шумоизоляции, теплоизоляции и необходимости размещения коммуникаций внутри перегородки.

Существуют два вида металлических профилей для перегородок:

  1. Направляющий профиль (UW) применяется для создания плоскости простенка. Монтаж его осуществляется по всему периметру предполагаемой конструкции (пол, потолок, смежные стены).
  2. Профиль стоечного типа (CW) используется для укрепления каркаса и придания ему высокой прочности. Монтаж его осуществляется с шагом 400 мм, чтобы легко было крепить листы гипсокартона с двух сторон элемента.

По ширине производители выпускают перегородочные профили – 50, 75, 100, 125 и 150 мм.

Элементы крепления профиля

Если решили сделать ремонт с использованием листов гипсокартона, то придется применять не только металлический профиль, определенного назначения, но и дополнительные крепежные детали, которые облегчат соединение профильной конструкции.

Чаще всего при монтаже профиля применяют следующие детали:

  1. Кронштейн П-образной формы, который легко выгибается для задания уровня крепления. Основное назначение этого элемента – соединять металлический каркас с существующими поверхностями стен. Кронштейн крепится серединой детали, концы его прикручиваются к профилю саморезами.
  2. Быстроподвес является альтернативой кронштейну. Конструктивно этот элемент имеет две части – подвес, который защелкивается в профиле, и спицы с небольшим ушком. Подвес и спица фиксируются между собой с помощью специальной пружины. Преимуществом такого устройства считается простота регулировки горизонтального уровня. Недостаток – ослабление пружины и, как следствие, провисание потолка при продолжительной эксплуатации.
  3. Крабовый соединитель используется при установке перемычек, что позволяет соединять профили в перпендикулярном направлении. Такой элемент защелкивается в профиль, а затем привинчивается с помощью специальных усиков и саморезов.
  4. Для удлинения стоечных профилей применяются CD-соединители. Торец одного профиля устанавливается в соединитель, а другой элемент надевается на него. Затем фиксируется это соединение с помощью саморезов.
  5. Двухуровневый CD-соединитель применяется очень редко. Такой каркас делается двойным, чтобы компенсировать изменения размера деревянного материала в зависимости от влажности и температуры окружающей среды.

Инструменты для монтажа профиля

Качественное устройство каркаса для обшивки гипсокартонными листами невозможно без использования специального инструмента. Для проведения работ понадобятся:

  • ножницы для нарезки профилей;
  • шуруповерт облегчает завертывание саморезов;
  • плоскогубцы;
  • молоток;
  • ножовка или остро заточенный нож;
  • лазерный нивелир или уровень.

Все эти инструменты применяются для крепления саморезами гипсокартона к металлическим профилям.

Для монтажа непосредственно профильного каркаса применяется механический просекатель, применение которого намного увеличивает производительность выполняемых работ.

Назначение и принцип действия просекателя для профиля

Просекатель металлического профиля для гипсокартона отличается простотой эксплуатации. Работа с ним не требует специальных знаний и умения. Технически его можно сравнить с работой обыкновенного канцелярского дырокола.

Просекатель имеет три основные модификации:

  1. Ручной, который имеет минимальные возможности монтажа профиля, способен самостоятельно производить крепежные операции.
  2. Профессиональный усиленный инструмент предназначен для работы с более сложным профилем. Это устройство оснащено съемными элементами и способно создавать повышенное усилие.
  3. Профессиональный рассекатель передает механическое усилие пробойнику за счет многоступенчатых рычагов.

Принцип работы инструмента очень простой:

  • детали профиля совмещаются и накладываются одна на другую;
  • место соединения располагается между губками клещей;
  • резким нажатием сводятся ручки рассекателя вместе.

После проведения этих операций отдельные детали профиля надежно и прочно соединяются между собой.

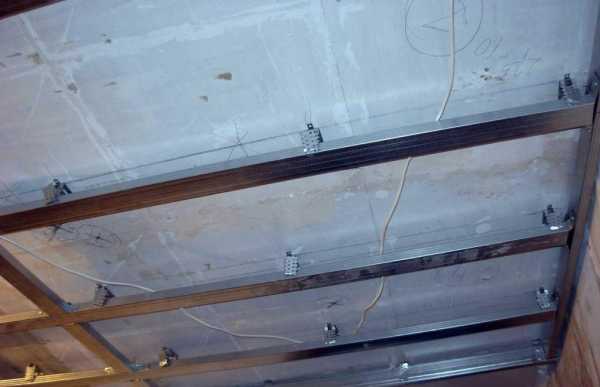

Монтаж каркаса на потолок

Первым шагом при установке каркаса будет разметка на поверхности. Для этого отмеряют расстояние 50–60 мм от угла и наносят вертикальную линию на примыкающую стену. Аналогичную отметку делают на противоположной стене. Затем соединяются эти линии на потолке с помощью длинной рейки.

Эта линия и будет ориентиром для установки первого профиля. Затем, с шагом 60 см, наносятся параллельные линии, на которых через 50 см делаются отметки в шахматном порядке, где будут крепиться подвесные элементы.

Крепеж профилей осуществляется с помощью саморезов или дюбелей. При этом внимательно нужно следить за правильным расположением элементов.

После монтажа каркаса необходимо произвести укладку сетевых и телефонных проводов, предварительно поместив их в гофрированную трубу, чтобы не допустить их повреждения об острые края профиля.

Далее производим крепление гипсокартона к металлическому профилю при помощи саморезов.

Некоторые ошибки начинающих строителей

Часто новички в процессе устройства потолков допускают следующие ошибки:

  1. Неверное обустройство каркаса. Фиксация профиля должна осуществляться с помощью подвесов, обязательно гладкой стороной вниз.
  2. При нарезке профиля не пользоваться электроинструментом, так как возможно нарушение антикоррозийного слоя. Лучше всего использовать ножницы по металлу.
  3. Строго соблюдать правильную ориентацию плиты, так как они имеют лицевую и тыльную стороны. На лицевой поверхности листа расположена гидрофобная пропитка.

Установка потолков и стен из гипсокартона является сложной и трудоемкой работой, поэтому лучше обратиться за помощью к специалистам. Любые ошибки при самостоятельном ремонте могут привести к неровностям и плохой теплоизоляции.

fb.ru

Назначение профиля для ГКЛ, разновидности и предназначение, дополнительные крепежи и соединители

Конструкции из гипсокартона устанавливаются и закрепляются благодаря алюминиевому профилю. Также он позволяет утеплить помещение, провести монтаж потолков. Алюминиевые изделия бывают разных типов, они облегчают работу, экономя время и средства.

Металлический профиль для ГКЛ

Содержание статьи

Металлопрофили – что это

Для производства профиля применяется холоднокатаный лист металла, который предварительно оцинковывается. Изделия получаются очень практичными. Оцинкованный металл устойчив к коррозии, поэтому будет эксплуатироваться долго.

Конструкция металлического каркаса для гипсокартона несложная. Она состоит из вертикальных, горизонтальных деталей. Вертикальные – это несущие, по-другому стоечные. Перпендикулярные им – горизонтальные – стартовые. Подобрать нужные не сложно, если понимать обозначения и предназначения стоечного, потолочного профиля для гипсокартона, его размеры и виды. Иногда он требуется для монтажа профнастила.

Материалы для сборки каркаса

Профиль делают из алюминия, стали. Он бывает и обычным, и оцинкованным. Алюминиевые изделия намного дороже.

Самые доступные по цене – из черной стали, но они предназначены только для помещений без резких перепадов температуры, влажности, с нормальным микроклиматом. Ими часто оформляют подвесные потолки, арки перегородки, стены в жилых и офисных помещениях. В ванных, душевых, на кухне рекомендуется отдавать предпочтение оцинкованной стали, алюминию.

Классификация

В любом строительном супермаркете, где реализуются детали для гипсокартона, можно найти различные по видам. Чтобы выбрать, важно уметь отличать размеры и виды.

Существуют такие разновидности профилей:

  • потолочный – для формирования подвесных потолков;
  • арочный – помогает создавать загнутые элементы, например, колонны или арки;
  • направляющий – используется вместе с потолочным или стоечным;
  • угловой – позволяет укреплять углы после завершения обшивки перегородок гипсокартоном;
  • маячковый – выравнивает стены вместе с оштукатуриванием;
  • стоечный – требуется для облицовки.
Стоечный

Основные профили – стоечные, направляющие, потолочные. Без них не получится поставить ни одну конструкцию. Они продаются в самых разных размерах по запросам заказчиков.

Виды профилей: применение и маркировка

Металлические профили классифицируют на такие виды по назначению, маркировке:

  • UD – направляющий;
  • CW – стоечный;
  • CD – потолочный;
  • UW – несущий.

Читайте так же: Какие бывают размеры металлопрофиля для гипсокартона, какие к ним выдвигаются требования и особенности их производства.

Металлические направляющие

Выпускается огромное количество типов направляющих из-за широкого спектра их назначения. При четком соблюдении правил монтажа гипсокартон надежно фиксируется при помощи профиля UD.

Детали обязательно изготавливаются из высококачественной стали по технологиям холодного проката. Направляющие – основа каркаса для гипсокартона.

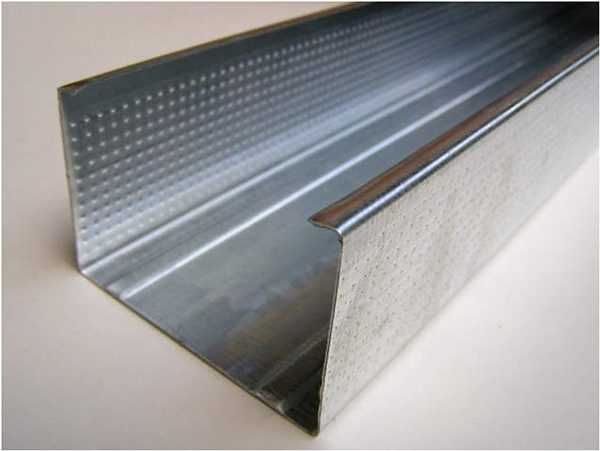

Стоечные металлопрофили

Стоечные металлопрофили также являются опорой – это так называемый опорный узел обрешетки. Они закрепляются по периметру всей конструкции, верхние края сделаны по форме буквы С.

Параметры стоечных изделий:

  • длина: 300, 350, 400 или 600 см;
  • высота 0,5 см;
  • ширина: 0,5, 0,65, 0,75, 1 см.

Отдельно выделяется потолочный металлопрофиль (профиль CD) – стоечный. Его применяют для установки потолков. Размеры:

  • длина: 2,5 – 4 м;
  • 0, 64 см ширина.

Также виды потолочных профилей бывают:

  • несущими;
  • направляющими;
  • перегородочными.

Усиленные виды, их назначение

Усиленный металлопрофиль требуется для установки крепких каркасов, например, при монтаже арок. Он прочнее, обеспечивает повышенную жесткость для конструкции. Его чаще применяю, чтобы обустроить стойки, монтировать перегородки дверного проема. Изготавливается усиленный профиль из качественной стали с увеличенной переносимостью воздействий коррозии. Параметры:

  • длина: 300, 400, 600 см;
  • ширина основания: 0,5, 0,75, 1 см;
  • высота сбоку: 0,40 см.

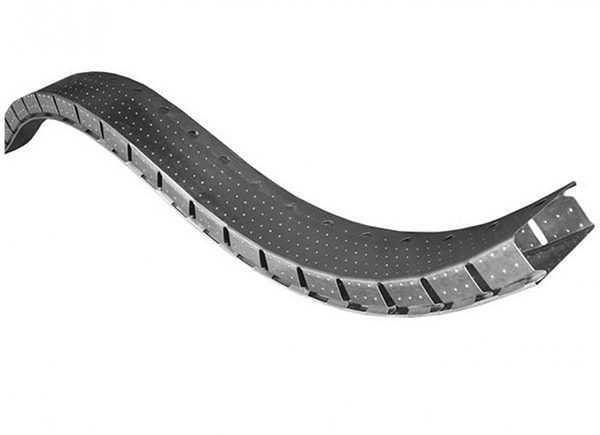

Арочный

Арочный профиль – изогнутый, с выпуклой, вогнутую поверхностью. Он требуется, когда необходимо сделать усложненную конструкцию, включающую криволинейные линии. Некоторые мастера вполне могут обойтись и обычными стоечными профилями.

Арочный

Специальные профили

Кроме указанных типов металлопрофилей следует отметить, что есть специальные направляющие, помогающие сделать конструкцию надежнее и крепче:

  • усиливать защитные характеристики;
  • придавать интересные формы;
  • улучшать качество отделки.

Маячковый – применяется в качестве опорной базы для выравнивания поверхности в процессе отделки штукатуркой. Металлопрофиль делают из высококачественной оцинкованной стали, устойчивой к коррозиям. Самыми популярными являются варианты таких размеров:

  • длина 300 см;
  • сечение: 22 на 6, 23 на 10, 62 на 6,6.

Угловой, по-другому штукатурный – его крепят на углы проема, на торцы, другие поверхности, которые впоследствии планируется штукатурить. В нем есть отверстия для попадания раствора, изготавливается он из оцинкованной стали, которая не поддается коррозии. Стандартные размеры:

  • длина 300 см;
  • в сечении 35 на 35.

Монтажные элементы

Есть большое количество различных комплектующих для ГКЛ. Некоторые имеют строго специальное предназначение. Ниже перечислены самые часто используемые в работе почти каждого мастера.

Крепежи требуются для потолков и стен из гипсокартонных листов. Они придают пространственную жесткость, помогают связывать детали на одном или разных уровнях. Крепление подбирается в соответствии с типом металлопрофиля.

Подвесы

Подвесы – популярный тип крепежа. Это перфорированная пластинка с надсечками. Она легко гнется, становится скобой разных форм. Торец крепится к потолку, свободный край держит профиль в подвешенном виде.

Прямой подвес – закрепляет потолочный, стоечный металлопрофили.

Анкерный подвес закрепляется к потолку, оснащен тягой, зажимом, которые дают возможность регулировки высоты конструкции.

Уголки, соединители

При скреплении полос в разных комбинациях применяются удлинители.

Уголки для креплений

«Крабом» называется соединитель одноуровневый. Он способен объединить профили в крестообразные элементы.

Двухуровневые соединители помогают закреплять металлопрофили в перпендикулярных направлениях в разных уровнях пространства.

Перемычки

Перемычки требуются, чтобы сделать прочную перегородку с аркой, дверью. Направляющие, стоечные дополнительно закрепляются перемычками.

Советы по подбору

Металлопрофиль – каркас конструкции. От него зависит ее жесткость, поэтому покупку нужно осуществлять только после проведения максимально точного замера, расчета количества материалов. Только после прорисовки эскиза конструкции на бумаге нужно начинать выбор материалов. Если плана не будет, ремонт затягивается, в итоге не приводит к ожидаемым результатам.

Выбор зависит от нескольких нюансов:

  • планируемый размер конструкции;
  • цель установки конструкции – стена, потолок с одним или несколькими уровнями;
  • производитель.

Репутация производителя должна быть хорошей на строительном рынке, можно попросить у продавца сертификат качества.

Размер, толщина выбранного профиля под гипсокартон тоже играет важную роль. Перед походом в строительный магазин требуется высчитать количество требующегося материала на один квадратный метр ГКЛ. Это позволит избежать лишних затрат. Просчитать при возникновении трудностей легко на онлайн калькуляторе. Подобных сервисов много в интернете.

Следует обязательно учитывать, что для монтажа сложных элементов нужен гибкий профиль. Следует помнить и о подборе специальных крепежей. Часто они незаменимы для многоярусных ажурных конструкций.

Правила выбора

Заключение

В соответствии с информацией, приведенной в статье, можно довольно легко разобраться с информацией о многообразии и предназначении металлопрофилей. При правильном подходе результаты устройства, стен, потолка, других элементов из гипсокартона превзойдут ожидания.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru

Листы профнастила (металлопрофиля): виды и расшифровка маркировки

Производство профнастила

Профнастил (он же металлопрофиль, профлист) – это профилированный стальной оцинкованный лист, применяемый в качестве кровельного покрытия, несъёмной опалубки, настила несущего перекрытия каркасного здания, устройства ограждения территории, навесов, козырьков, крыш беседок, облицовки наружных стен, создания перегородок, изготовления сэндвич-панелей, обшивки быстровозводимых зданий, ангаров, торговых павильонов, гаражей.

Технология производства металлопрофиля аналогична изготовлению металлочерепицы (подробное описание каждого этапа с оборудованием линии и фото Вы найдёте здесь).

Отличие состоит только в одном шаге: формообразующий станок для производства профнастила придаёт листовому полотну трапециевидный профиль (см. фото).

Профилированный лист, хоть и не обладает таким разнообразием видов, как металлочерепица, но тоже, как говорится, есть из чего выбрать.

Типы профлиста:

По виду декоративного покрытия:

  • Оцинкованный − профилированный лист светло-серого металлического цвета без нанесения декоративных цветных покрытий (часто применяется для обшивки каркаса быстровозводимых зданий, строительных бытовок, ангаров, торговых боксов).

  • Полимерный оцинкованный лист с последующим нанесением цветного (гладкого, тиснёного, матового, глянцевого) декоративного слоя. Это наиболее распространённый вариант отделки профилированных листов. В таком виде профнастил используют для заборов и кровель в частном домостроении. Материал для создания различного типа покрытия металлопрофиля применяют такой же, как и для металлочерепицы (подробные характеристики полимерных слоёв профлиста см. здесь).

  • Printech – разновидность полимерного покрытия, когда на оцинкованный лист методом офсетной печати наносят рисунок, имитирующий породу дерева, камень, кирпич. Такой металлопрофиль применяют для заборов, обшивки стен.

  • Лакокрасочный – вместо полимерного покрытия профнастила наносят слой краски толщиной 40-300 мкм. Покраска металлопрофиля – наихудший из вариантов, т.к. периодически необходимо восстанавливать лакокрасочное покрытие. При этом, если красить листы своими руками, нельзя добиться одинакового по толщине, ровного слоя. К тому же облупившаяся на профлисте краска выглядит неэстетично.

По количеству окрашенных поверхностей:

  • Двухсторонний декоративное покрытие нанесено на лицевую и обратную сторону листа. Такой металлопрофиль используют для конструкций, просматриваемых с обеих сторон (заборы).
  • Односторонний одна сторона – колерованная по системе Ral (рал), другая – серого металлического цвета. Такие профлисты покупают для обшивки стен, кровли.

По назначению:

  • Для забора и облицовки стен (фасада). Стеновой профнастил не несёт особой нагрузки, поэтому имеет малую высоту профиля. Подробно о том, какие листы стоит купить для забора см. здесь.
  • Для крыши. Кровельный металлопрофиль отличается от стенового бóльшей жёсткостью (в связи с необходимостью выдерживать снеговые нагрузки) и способом продольного соединения (нахлёста). Кроме того на внутреннюю поверхность кровельных листов может быть нанесено антиконденсатное покрытие. Подробно о профнастиле для крыши читайте здесь.
  • Для нагруженных перекрытий. Такие листы обладают наибольшей жёсткостью за счёт высоких профилей. Их изготавливают из металла толщиной 0,7-1,3 мм.

Также профнастил различается по размерам и толщине листа, высоте и очертанию профиля. Далее подробно рассмотрим технические характеристики профилированных листов.

Размеры, высота и вес листа металлопрофиля (профнастила)

Для расчёта необходимого количества материалов нужно знать технические характеристики, приведенные в таблице 1.

Таблица 1 – Размеры и другие характеристики профлиста

Наименование параметра Значение
Полная длина листа 0,5-12* м
Полная ширина листа 800-1200** мм
Полезная (рабочая) ширина 750-1150 мм
Высота профиля (гофры) 8-135 мм
Толщина металла основы 0,4-1,3 мм
Вес 1 м2 профнастила 3,35-12,3 кг
Масса 1 метра длины профнастила 3,95-9,85 кг

*Рекомендуем покупать листы длиной до 4 м (для удобства транспортировки и монтажа, а также чтобы не допустить прогибание листов).

** Полная и полезная ширина профильного оцинкованного листа зависит от размера и шага гофрирования.

Как расшифровываются марки профлиста

В своих каталогах компании-производители металлопрофиля маркируют продукцию, но не всегда объясняют, что обозначают различные буквы и цифры в шифре.

Итак, что же Вы можете встретить в названии профнастила, и как это следует понимать:

  • С – символ, указывающий на то, что профлист можно применять только для ненесущих конструкций (заборов, обшивки стен и пр.).
  • Н – так маркируют высокие профили, способные выдерживать значительные нагрузки и подходящие для несущих конструкций (перекрытия, кровли).
  • СН – средние по высоте профили, которые можно использовать для различных целей.
  • Т – европейское обозначение металлопрофиля. Весь профнастил, произведённый по европейским нормам (например, профлисты польской фирмы Blachotrapez) вне зависимости от высоты профиля и назначения (кровельный, стеновой) маркируется через “Т”.

Встерчается также маркировка МП, которая обозначает, что продукцию произвели по ТУ, разработанным для компании “Металл Профиль”. Например, лист МП-20 получают особым способом нанесения (распылением тонким слоем) полимерного покрытия на профиль С-20.

За буквенным обозначением обязательно следует цифра, которая показывает ориентировочную высоту профиля (для некоторых моделей значения совпадают, для других же – нет: например, профнастил С20 российсикого производителя “Grand Line” имеет высоту гофра всего 16,5 мм).

Дальше может быть указано следующее:

  • А – говорит о том, что полимерное покрытие будет нанесено на лицевую сторону.
  • В – полимерный слой по заказу может быть нанесён на обратную сторону листа.
  • R – так обозначают кровельный металлопрофиль. Он отличается от стенового наличием специального “замка” для продольного нахлёста, создающего прочное ветро- и влагонепроницаемое соединение (см. рисунок 1).

Для наглядности приведём чертёж профиля МП-20:

Рисунок 1 – Чертёж профиля МП-20 в вариантах А, В, R

Кроме этого некоторые производители профнастила (компания “Металл Профиль”) для удобства покупателей в маркировке указывают полезную ширину. Тогда обозначение профильного листа выглядит так: НС-35×1000-А (профлист с высотой гофра 35 мм, полезной шириной 1000 мм с полимерным покрытием на лицевой стороне).

Чем ещё отличается продукция разных производителей, рассмотрим ниже.

Профлисты производителя “МеталлПрофиль” востребованы в нашей стране благодаря хорошему качеству, демократичной цене и широкому ассортименту товаров.

В каталоге компании представлен профнастил для забора, облицовки фасада, кровли. Изготавливают металлопрофиль на заводах из оцинкованной стали толщиной 0,4-0,9 мм, наносят полимерное покрытие в цветах каталога Ral (рал).

Также в ассортименте продукции фирмы “Металл Профиль” присутствуют сопутствующие товары:

Прайс-лист на продукцию компании “Металл Профиль” с актуальными ценами и размерами Вы найдёте здесь.

Профлисты российского производителя “Grand Line” (Гранд Лайн)

Также, как и “Металл Профиль”, фирма “Grand Line” в своём ассортименте имеет полный перечень комплектующих и сопутствующих товаров для кровли, фасадов, ограждений.

“Grand Line” выпускает стандартный и фигурный профнастил (с верхней рельефной обрезкой листа для имитации классического штакетного забора), а также модульные ограждения, поставляемые в готовом виде.

Профлисты польской фирмы Blachotrapez относятся к элит-классу, изготавливаются из металла толщиной 0,5-1,3 мм с высотой профиля от 7,2 мм (марка Т8) до 135 мм (марка Т 135). Маркировка польского профнастила с пометкой “plus” говорит об увеличенной ширине листа в сравнении с обычной. Изменение размера обусловлено бóльшей шириной гофра.

Конечно, есть и другие производители профилированных листов. Мы рассмотрели наиболее популярные и востребованные компании, за продукцию которых покупатели “голосуют рублём”.

Мы уверены, что теперь Вы с изготовителями и продавцами профнастила будете говорить на одном языке.

stroiaktiv.by

размеры и монтаж, виды и изготовление направляющих

Гипсокартон в последнее время пользуется особой популярностью, ведь это прекрасный, легкий в монтаже материал, установив который на каркас можно скрыть все недостатки и неровности стен. Зачастую, листы гипсокартона монтируют на каркас из металлических профилей. Если вы решили собрать такую конструкцию самостоятельно, то чтобы через некоторое время она не развалилась и не деформировалась, вам нужно будет досконально изучить виды и свойства металлических профилей.

Металлический профиль для гипсокартона: размеры и виды

Металлические профили не подвержены коррозии, так как для их изготовления используют оцинкованный холоднокатаный металл, благодаря этому срок их службы достаточно долог. Чтобы собрать правильный каркас для гипсокартона, вам необходимо разобраться в том, какие металлопрофили подойдут для этих целей.

Смонтировать качественный и прочный каркас для гипсокартонной конструкции поможет наша статья: https://homeli.ru/remont-i-otdelka/kak-krepit-karkas-dlya-gipsokartona.

Давайте посмотрим, какие виды металлических профилей существуют.

  1. Стоечные или вертикальные профили, названные производителями (СД или ПП), являются одним из главных элементов металлического скелета для установки гипсокартона на стены и потолок. Благодаря их, оптимальному для всех стен, размеру, после использования таких профилей остается минимальное количество ненужных отрезков. Их длина бывает от 2,5 до 4 м, ширина 60 мм, а высота полок 28 мм.
  2. Направляющие профиля (УД или ПН) имеют ширину 27 мм, длину 3 м, высоту полок 28 мм. Они используются для горизонтальной установки между стоечными профилями. Для удобства монтажа каркаса, такие профиля должны иметь перфорацию по всему периметру.
  3. Направляющие удерживающие профили применяются для монтажа перегородок и имеют следующие размеры: длина 2-4 метра, ширина 4,2 – 15 см и высота полок 37-40 мм. Как видите диапазон размеров у профилей (УВ) достаточно широк так, как при ремонте могут потребоваться перегородки разных размеров.
  4. Вертикальные стоечные профили для создания перегородок имеют ширину 60 мм, длину 3-4 м и высоту полок 40-50 мм. У некоторых из них есть специальные отверстия для более удобного монтажа коммуникаций и дополнительное ребро жесткости.

Арочные профиля (ПА) применяются для изготовления каркаса под арки или другие изогнутые конструкции. ПА бывают как вогнутые, так и выгнутые. Диапазон размеров таких профилей очень обширен.

За неимением арочных профилей, обладая достаточным уровнем мастерства, можно предать нужную форму стоечным профилям.

Собирая каркасную конструкцию для гипсокартона, учитывайте, что каждый вид профиля должен быть на своем месте, в противном случае плод вашей работы не будет иметь достойного внешнего вида.

Дополнительные элементы под металлопрофиль для гипсокартона

Одних металлических профилей, для возведения каркаса под гипсокартон, недостаточно, необходимо иметь еще комплект разнообразных креплений. На данный момент существует огромное множество видов дополнительных элементов для металлопрофилей. Мы рассмотрим те из них, которые считаются необходимыми для работы с каркасными конструкциями.

Виды дополнительных элементов:

  • Соединитель для вертикальных профилей имеет два уровня. Он продается в раскрытом виде, поэтому при использовании ему необходимо загнуть две стороны под прямым углом, по намеченным линиям. Крепятся двухуровневые соединители при помощи двух саморезов.
  • Соединители одноуровневые, более известные в строительных кругах под названием «крабы», используются для закрепления в месте пересечения направляющих. Такие крепления, необязательно устанавливать с помощью саморезов, на них есть специальные защелки, которые в полнее выдержат нагрузку до 20 кг.
  • Прямой подвес используется для установки вертикального профиля на потолок. Его прикрепляют непосредственно к основе, предварительно изогнув буквой П, с помощью саморезов. Его длина может быть от 7,5 до 30 см. Если вы не нашли прямой подвес, его можно изготовить самостоятельно из вертикального подвеса.
  • Анкерный подвес используется для увеличения длины прямого подвеса. Он вставляется в металлический стоечный профиль, а его тяга продевается через отверстия пружины. Подвес с тягой выдерживает нагрузки до 25 кг.

Правильно подобрать подвесы поможет пост: https://homeli.ru/remont-i-otdelka/podvesy-dlya-gipsokartona.

  • Продольный соединитель используют, когда стоечный профиль не обладает достаточной длиной. Такой удлинитель вставляется в ПП и закрепляется на нем двумя саморезами.
  • Угловой соединитель для стоечного профиля используется для замены одноуровневого соединителя.

Такие дополнительные элементы для должны быть качественными и достаточно прочными, ведь без их помощи вам не удастся собрать каркас из металлических профилей гипсокартонных конструкций.

Чем крепить металлический профиль из гипсокартона

Для того чтобы собрать воедино все элементы, вам понадобятся саморезы и дюбеля. Чтобы сделать конструкцию более прочной и долговечной, необходимо хорошо разбираться в видах и размерах этих небольших, но очень важных деталей каркаса.

Какие саморезы могут понадобиться:

  • Для однослойных гипсокартонных сооружений используют саморезы длиной 25 мм, если вы крепите конструкцию из 2 и более слоев гипсокартона, то вам подойдет длина 40 мм.
  • Чтобы закрепить на потолке прямые подвесы используйте сверлящие или прокалывающие саморезы длиной 11 или 16 мм, однако такие приспособления могут мешать плотному прилеганию листов гипсокартона. Отличным выбором для установки прямых подвесов на потолок, станут саморезы с пресс-шайбами.
  • При монтаже на стену УД профилей вы не обойдетесь без пластиковых дюбелей.
  • Если вы собираете потолочную гипсокартонную конструкцию, используйте для крепления подвесов специальные металлические крепежи, под названием анкер-клин. Такие крепления выдерживают огромные нагрузки, устойчивы к ржавчине и поэтому обладают достаточно долгим сроком службы.
  • Дюбель гвоздь применяется для прикрепления элементов каркаса к несущим стенам. Дюбеля выбирайте для таких конструкций из пластика так, как их можно вбивать в стену молотком.

Помните, что от правильного выбора гвоздей и саморезов напрямую зависит надежность возведенных вами гипсокартонных потолков и стен. Подробнее читайте материал: https://homeli.ru/remont-i-otdelka/samorezy-dlya-gipsokartona.

Металлические профили для гипсокартона: критерии выбора

Выбирая металлические профили для установки гипсокартонного каркаса, обратите особое внимание на их качество, ведь на строительных рынках часто встречаются подделки непригодные для работы. Если вы вовремя не распознаете брак, вы рискуете после завершения ремонта, получить неровные и неустойчивые стены и потолок.

Часто встречающиеся виды брака:

  • Слишком тонкий металл, из которого сделан профиль, существенно снизит уровень нагрузки, которую будет способен выдержать каркас. Чтобы убедиться в качестве металла, используйте штангенциркуль, толщина металла должна быть не менее 0,55 см.
  • Если на профилях имеются следы ржавчины, то это верный признак того, что для их производства был использован металл подверженный быстрому ржавлению. Такой материал непригоден для установки каркасов. Если продавец предлагает вам профиль, обильно смазанный маслом, это верный признак того, что под слоем смазки скрываются какие-либо дефекты.
  • Когда размеры профилей не соответствуют общепринятым стандартам, каркас под гипсокартон может получиться не ровным, из-за чего,, к нему достаточно проблематично будет прикрепить ГКЛ.
  • Не берите профили, поврежденные при хранении и транспортировки, так как полностью выровнять их будет практически невозможно.

Разновидности металлического профиля для гипсокартона (видео)

Теперь вы знаете о недостатках профилей, которые наиболее часто встречаются на строительных рынках. Внимательно выбирайте материалы, и ваш ремонт будет радовать вас долгие годы.

homeli.ru

Профили металлические: способы применения

Металлическим профилем можно назвать два вида материалов – стальные листы, профилированные для жесткости, и длинные металлические детали, применяемые для разных целей в строительстве и ремонте.

Первый вид чаще всего используется для облицовки зданий и устройства кровель. Этот материал выполняется из оцинкованной стали, для большей защищенности покрытой сверху специальным, необыкновенно устойчивым к разного рода неблагоприятным природным воздействиям полимерным составом.

Подобные листы окрашиваются в самые разные современные цвета и выглядят очень эстетично. Данный материал отличается необыкновенной прочностью, поэтому целесообразно будет использовать такой металлический профиль для забора, устройства перегородки и т. д.

Еще одним неоспоримым достоинством этого материала считается его не слишком высокая стоимость. Благодаря этому он может стать неплохой альтернативой таким видам отделки, как, например, металлочерепица, сайдинг, ондулин и т. д. Этот материал необыкновенно долговечен, устойчив к механическим и химическим воздействиям. Он отлично защитит дом от дождя, снега и других подобных неблагоприятных явлений. Монтаж металлического профиля этого вида также отличается необыкновенной простотой.

Установить панели на стены либо смонтировать кровлю из этого материала не составит труда даже начинающему домашнему мастеру.

Профили металлические второго вида используются чаще всего в качестве каркасов для легких сооружений. Кроме того, этот материал применяют при монтаже гипсокартона, сайдинга и натяжных потолков. Металлопрофиль в виде листов также монтируют на стены с его использованием. Этот материал считается очень неплохой альтернативой дереву: каркасы из брусьев гораздо менее прочны и долговечны. Кроме того, при использовании сырой древесины облицовку здания снаружи может просто-напросто повести.

На настоящий момент выпускаются профили металлические двух видов. Материал с маркировкой «С» используется для облицовки зданий промышленных и жилых. Иногда его применяют и для изготовления каркасов небольших сооружений, в основном складского типа. Второй вид «Н» – несущий - отличается большей жесткостью.

Его обычно используют для конструкций с низкими пролетами, покрытыми какими-либо листовыми, не очень тяжелыми материалами. Выпускается также комбинированный вид с маркировкой «СН», который считается универсальным и самым популярным.

Профили второго типа могут быть как просто оцинкованными, так и дополнительно окрашенными. В продаже можно встретить и более дорогой вид этого материала, покрытый полимерным слоем. Иногда профили металлические изготавливают не из стали, а из какого-либо цветного металла. Часто для этой цели используется алюминий. Такие профили гораздо лучше сопротивляются жестким погодным условиям и выглядят более эстетично, чем обычные стальные, но и стоят они дороже.

Профили металлические на настоящий момент – поистине незаменимый материал, который может использоваться и в качестве конструктивных, и в качестве декоративных элементов. Без них не обходится практически ни одно строительство, ведь редко какой материал может сравниться по прочности и долговечности с металлом.

fb.ru

Виды металлических профилей

Листья гипсокартона необходимо чем-то закреплять. Одним из способов укрепления является использование металлических профилей. Именно в этом случае мы получим полноценный, прочный каркас.

Существует немало фирм, которые реализуют профили оптом в Москве. Делают они это по доступным ценам, и могут помочь вам в вопросе их приобретения и доставки.

Виды металлических профилей

В зависимости от функционального предназначения профили делят на следующие виды:

  • стоечные;
  • потолочные;
  • направляющие;
  • угловые;
  • маячковые.

Каждый из этих видов имеет свои характеристики. Постараемся разобраться в этом более подробно.

Стоечный и направляющий профили

Стоечный профиль исполняет роль держателя и производится с своеобразным сечением в виде швеллера. Характерной особенностью стоечных профилей выступает наличие так называемой спинки. Это соединение, которое располагается под прямым углом между двумя деталями.

Стоечные и направляющие профили предназначены для того, чтобы закрепить листы гипсокартона на стойках. Для этого используются специальные шурупы.

Подбирая профиль этого вида, необходимо обращать внимание на высоту конструкции и про наличие на ней гидроизоляционных материалов.

Направляющий профиль имеет те же предназначения, что и стоечный. Однако некоторые технические характеристики у него отличаются.

Потолочный профиль

Такой вид профиля используется для потолочных конструкций. Крепление его происходит за счет наличия специальных элементов крепежа. Это:

  • прямой подвес;
  • анкерный подвес;
  • соединяющий краб.

С их помощью создается даже очень сложная конструкция. Кроме того, они отличаются доступной стоимостью.

Угловой профиль

Применяется такой вид профиля для наружных угловых стыков. Их основным предназначением является защита конструкции от механических повреждений. Угловой профиль дает возможность воспроизвести надежную фиксацию скрепляемых элементов.

Работа с ними довольно кропотливая и требует определенных навыков.

Маячковый профиль

Его основная задача – исполнять роль опорной направляющей. Наиболее часто используется данный вид для отделки откосов или иных поверхностей, которые должны иметь гладкую и ровную поверхность.

Маячковый профиль приспосабливается к самым проблемным местам, тем самым облегчая нам задачу по их выравниванию.

Маячковый профиль имеет ряд особенностей, которые отличают его от профилей других видов. В частности, это материал, из которого он изготовлен и его технических характеристик, а также его максимальной длины, которая составляет не больше трех метров.

Смотрите также:

Как выбрать стенку для гостиной /kak-vyibrat-stenku-dlya-gostinoy/.

Интересное по теме: Как перетянуть диван

Советы в статье «Как сделать обувницу» здесь.

Выбор того или иного вида профиля лучше всего будет согласовать со специалистом, который уже сталкивался с этим и знает возможности и предназначения каждого из них.
Видео о выборе профиля для строительства перегородки ГКЛ прояснит некоторые нюансы:

designdachi.ru

виды, фото и видео обзор, стартовый, финишный, угловой, оконный, j, h профили для сайдинга

Для крепления всех видов сайдинга к поверхностям стен зданий применяют металлический профиль, виды которого имеют стандартные параметры и разное назначение. Доборные материалы крепятся к стене с помощью саморезов или гвоздей. Первые вкручиваются на расстоянии 40 см один от другого.

Профили для крепления сайдинга

В комплект доборных элементов для сайдинга входят следующие виды металлического профиля:

  • стартовый профиль используется для крепления низа обрешетки, на которые будет устанавливаться нижний край панелей сайдинга;
  • угловой профиль применяют для оформления наружных углов дома;
  • j профиль применяется для оформления внутренних углов;
  • околооконный профиль закрывает оконные и дверные откосы
  • н профиль используется для стыкования сайдинговых панелей;
  • финишная планка завершает облицовку, под нее прячут край последней панели.

Виды металлического профиля

Стартовая полоса крепится внизу обрешетки при горизонтальном монтаже ПВХ плит. При вертикальном закреплении облицовки стартовую планку крепят в начале стены или фронтона, с которого пойдет отделка дома. На нее закрепляют первую панель сайдинга. Стартовый металлический профиль после этого скрывается под панелью. Начальная планка имеет разную ширину: под узкие и широкие панели. Металлический стартовый профиль придает дополнительную жесткость нижним рядам обрешетки.

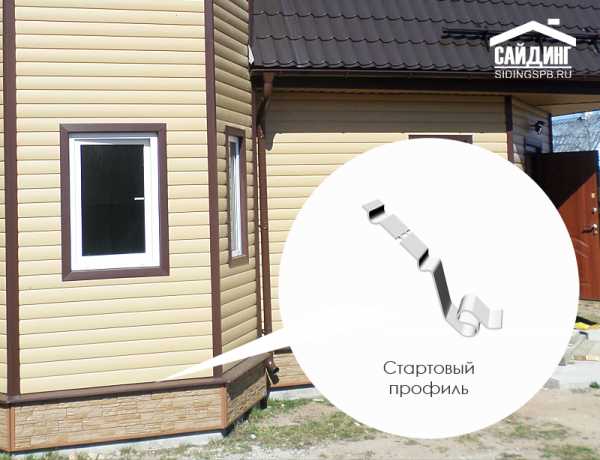

Стартовый профиль

Профиль стартовый металлический крепится к поверхности стены саморезами с надежными широкими шляпками, что позволяет устанавливать элементы жестко. Чем плотнее полоса прижата к поверхности стены, тем надежнее зацеп панели. Длина материала составляет 3660 мм. К деревянным обрешеткам он крепится через перфорированный прямоугольный профиль. Для обрешетки из оцинковки крепление ведут через стеновые ud профили.

Так как стартовый профиль прячется под пластиковые плиты, то его цвет не имеет значения.

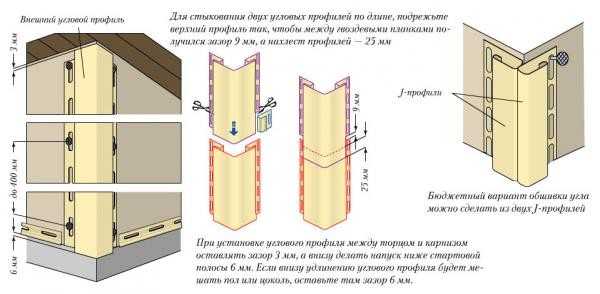

Наружными и внутренними угловыми комплектующими оформляют стыки винилового сайдинга в углах зданий. Угловые планки надежно фиксируют боковые стороны ПВХ плит и формируют нужный угол. Такое крепление делает конструкцию фасада цельной и надежно установленной. Внутренние угловые элементы из металла применяются для стыковки панелей фронтона и низа крыши. Торец кровли обшивают сайдингом, используя наружный стальной угловой элемент, длина которого составляет 3,05 м.

Установка углового профиля

Чтобы перфорированный край угла совпадал с обрешеткой при монтаже, край планки устанавливают за 10 см от угла фасада здания. Крепление выполняют произвольно, что не препятствует конструкции сужаться и расширяться при температурных перепадах.

Для прикрытия боковых концов рядового сайдинга используется J профиль. Также его применяют и в местах, где при монтаже сайдинг оканчивается в одной плоскости без переходов. Иногда его применяют для прикрытия стыков панелей, составляющих угол меньше 90°. Длина планок J-образных элементов — 3660 мм. Ветровую J фаску применяют для облицовки карнизов или балконов. Такую планку можно получать, обрезая нижний край рядовой панели. Концы пластика устанавливаются в принимающий желоб, но специалисты советуют закреплять их саморезами из нержавеющей стали.

Для качественного соединения пластиковых панелей применяют и другие виды металлических планок. Соединительный, или н профиль, служит для скрепления краев панелей по длине. В целях установки планки на обрешетку монтируют горизонтальный металлический прямоугольный подвес с шагом 40-50 см. Крепят соединительную планку произвольно, длина ее — 3,05 м, сечение 20х40 мм.

Установка H профиля

Защиту цоколя и окон от дождя выполняет навесная планка, ее устанавливают в местах стыковки нижней части наружной стены здания и облицовки, а также в верхней части оконных проемов.

Как окантовочный материал в монтаже сайдинга широко применяют металлический п-образный профиль. Он изготавливается из алюминия или оцинкованной стали. Данный вид доборных материалов характеризуется высоким коэффициентом прочности и жесткости. П-образный профиль металлический обладает пластичностью, что позволяет применять его для изготовления конструкций любых форм и в разных отраслях промышленности.

Для декоративной отделки крытых веранд , карнизов кровли используют софит панели. Они крепятся на F или J планки.

Финишный профиль

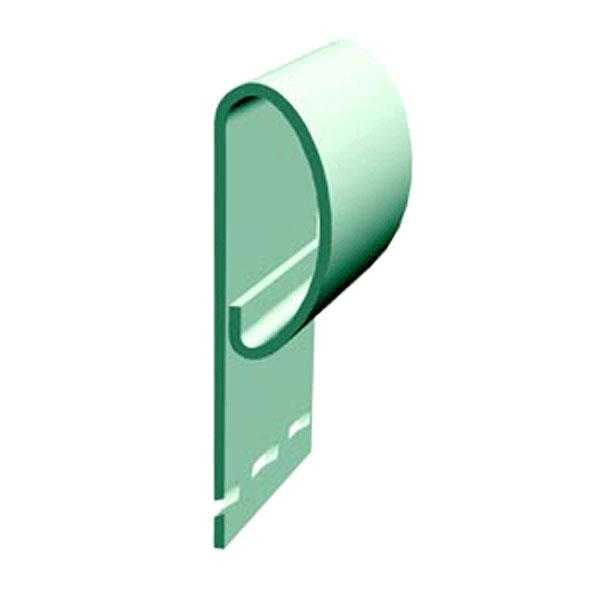

Финишные планки по внешнему виду похожи на J профиль, но отличаются толщиной пятки. Они закрывают край последней пластиковой панели, завершая процесс монтажа. Длина планки — 3,66 м.

Отделку сайдингом окон и дверей проводят, закрепляя его на каркас с помощью околооконных направляющих. Красивый вид фасаду придает применение широкого наличника. Металлический квадратный профиль белого цвета обрамляет окна и двери дома. Его крепят к обрешетке. После установки и закрепления наличника монтируют сайдинг.

Как подобрать фурнитуру для сайдинга?

Фасадная облицовка из сайдинга выполняет свое назначение только тогда, когда фурнитура подобрана правильно и все элементы системы подогнаны без зазоров. Нестыковка краев панелей в одном месте нарушает целостность конструкции, и сайдинг теряет свои свойства защищать стены от воздействия агрессивных параметров внешней среды.

Поэтому при покупке доборных материалов следует проконсультироваться со специалистом в магазине и тщательно отобрать необходимые элементы в соответствии с требованиями к качеству и по размерам.

Выбирая элементы каркаса, следует обращать внимание на пористость материала. Ее отсутствие свидетельствует о высоком качестве материала и гарантирует чистоту поверхности, легкость ее очистки. Специалисты советуют приобретать фурнитуру со специальным матовым ламинированием или имеющую защитное акриловое покрытие.

Обшивка фронтона крыши

Прежде чем покупать материалы для монтажа фасадных панелей, следует правильно рассчитать нужное количество и номенклатуру профилей.

Заключение по теме

Защита фасада панелями из сайдинга улучшает его теплоизоляционные свойства. При создании защитной конструкции следует внимательно подбирать не только материал и размеры облицовочных панелей, но и доборные элементы. Качественные материалы и правильно проведенный монтаж — основа длительного срока эксплуатации защитной облицовки зданий.

postroystenu.ru
