Регулятор давления воды Honeywell

В системы водопроводов промышленного и бытового назначения с целью повышения защиты и увеличения эксплуатационных характеристик устанавливаются регуляторы давления воды. Что дает наличие этого элемента:

Дополнительную защиту подключенному оборудованию.
Защиту от гидроударов.
Повышается экономичность расхода.
При эксплуатации снижается уровень шума.
Постоянное давление воды в системе.
В зависимости от эксплуатации регулятор давления воды различается на две группы:
1. По статистике.
2. По динамике.
Варианты первого типа рассчитаны на установку в системы водопроводов бытового предназначения, в которых водозабор является непостоянным и неравномерным, но важно поддерживать постоянное давление.
Регуляторы второй группы больше подходят для систем, в которых важно постоянно поддерживать давление в определенном пределе при непрерывном потоке среды.

Регулятор давления воды: виды

Сегодня на рынке предлагаются в богатом ассортименте регуляторы давления, которые могут быть:
— мембранные;
— поршневые.
Каждый из вариантов отличается своими преимуществами и индивидуальными особенностями. Рассмотрим каждый вариант в отдельности. Положительные стороны мембранного регулятора воды:
Надежность и качество сборки, что гарантирует долговечность и стабильность работы вне зависимости от эксплуатационных условий.
Все конструктивные элементы изготовлены из материалов, преимущество которых высокая стойкость к коррозии.
В процессе эксплуатации при условии соблюдения требований и рекомендаций использования проводить техническое обслуживание и ремонт не потребуется.
Установка такого регулятора давления выгодна будет в бытовые системы водопровода.
Что касается поршневого регулятора давления, то модели этого типа отличаются:
Долговечностью и стабильностью работы.
Высоким качеством.
Простотой и удобством обслуживания.
Однако если у мембранного регулятора существенных недостатков выявить не удается, то с поршневым регулятором все иначе. Эти устройства требуют к себе внимания. Если на поверхность регулятора попадет песок или эксплуатация выполняться будет с нарушениями, то рассчитывать на длительный срок работы прибора не стоит.
Выбирать регулятор давления воды следует с учетом условий эксплуатации, рекомендуется останавливать выбор на моделях известных производителей. Конечно, стоимость таких моделей будет выше, но зато работа водопроводной системы будет качественной и максимально стабильной, что положительно скажется на эксплуатационных характеристиках подключенного к ней современного оборудования.

Все регуляторы давления воды Honeywell поставляются без манометров.

Регулятор давления воды Honeywell производство Германия.

filter-russia.ru

Редукторы давления HONEYWELL — конструкция, характеристики, принцип работы, правила установки

Клапаны понижения давления (другие названия “редуктор давления”, “редукционный клапан”) предназначены для снижения входного давления воды и поддержке его на уровне, установленном пользователем.

В каких случаях нужно устанавливать редуктор давления?

  • постоянное давление воды в системе превышает 5 атм

  • в водопроводной системе возникают гидроудары, резкие скачки давления

  • для пользователей, запитанных от одного насоса, требуется разное давление воды

Мировым лидером в производстве бытовых клапанов понижения давления является Honeywell. Изделия этой компании давно известны украинским монтажникам и, по их мнению, показывают себя с самой лучшей стороны. Редуктор давления это не поливочный кран на улице. От его функциональности во много зависит долгосрочность и нормальная работа дорогостоящего оборудования: котлов, насосов, расширительных баков, смесителей и другой сантехнической арматуры. В настоящее время на рынке появилось много приборов неизвестного происхождения, которые изначально не способны нормально регулировать давление на выходе или выходят из строя в первые же недели. Таких приборов много на рынках, стоят они дешево, но и работают соответственно. Вернее, не работают. Поэтому мы не рекомендуем проводить “эксперименты” на своими инженерными системы, а сразу

купить клапан понижения давления Honeywell, WATTS, RBM или другого известного производителя.

Конструкция и принцип действия клапана понижения давления на примере Honeywell

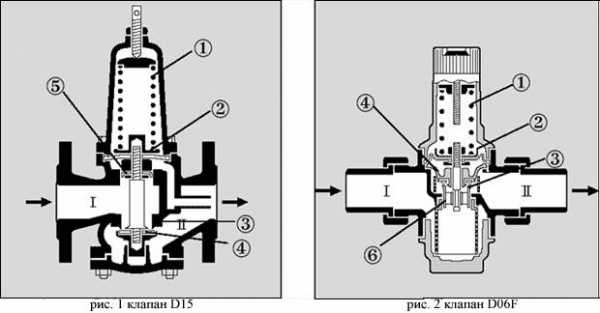

Бытовые клапаны понижения давления (у ХОНИВЕЛ это серии D04, D06F, D15P, D17P, а также комбинированные фильтры для воды FK06 и HS10S) устроены как показано на рисунке ниже.

Принцип  работы клапана понижения давления основан на уравновешивании давления воды на выходе и силы растяжения пружины. При повышении давления на входе (I), на выходе в камере II также повышается давление жидкости, которая давит на мембрану (2). Мембрана сжимает пружину (1), перемещает подвижной диск (4) и прикрывает клапан. Соответственно, при падении давления пружина растягивается  и клапан открывается. Для уравновешивания влияния входного давления на диск клапана в конструкции редуктора предусмотрен поршень (5), имеющий такую же площадь как и диск. В клапанах D06F задача решается с помощью подвижного седла в регулирующей втулке (6) и зафиксированного клапана.
На видео можно посмотреть как работает редуктор давления воды при понижении и повышении давления.

Особенности монтажа и ухода за клапаном понижения давления

При установке редуктора давления следует учесть, что:

  • клапан не должен подвергаться воздействию отрицательных температур

  • за клапаном должна быть система с единым требованием к величине давления, не должно быть байпасов между ветками

  • клапаны с прозрачной чашкой не должны подвергаться воздействию ультрафиолета (солнечного излучения)

  • прибор должен устанавливаться в месте, обеспечивающем свободный доступ для выполнения его техобслуживания

  • перед и за клапаном нужно предусмотреть запорную арматуру

  • клапан изделия должен быть направлен вниз. Это обеспечит легкое удаление накопившейся грязи

  • за клапаном нужно предусмотреть прямолинейный участок трубы длиной в пять диаметров редуктора

Нужно отметить, что особенно важными факторами для качественной работы клапанов понижения давления ХОНИВЕЛ является отсутствие грязи на диске. Несмотря на то, что в клапанах установлена нержавеющая сетка с очень малой ячейкой (от 0,16 мм), вероятность попадания пещинки на диск есть. В этом случае даже при отсутствии водоразбора в системе будет медленно повышаться давление. Выход из этой ситуации простой — нужно разобрать клапан прочистить фильтр и удалить грязь с диска. Также недопустимо устройство байпасов между системой после редуктора и другой. Например между трубопроводами горячей и холодной воды при централизованном водоснабжении.. Редуктор давления в такой системе будет работать неправильно.

Подбор редуктора давления Honeywell

Прибор, независимо от диаметра входящего трубопровода, подбирается в соответствии с пиковым расходом воды. В таблице ниже можно посмотреть какой редукционный клапан следует устанавливать в зависимости от объемов водопотребления

.

unidim.com.ua

Редуктор давления honeywell | Добродушный Сантехник

Коробка:

Параметры:

Данный редуктор давления позволяет понизить давление вне зависимости от того есть в системе водоразбор или нет.

Комплектация:



Два полусгона с накидными гайками, 2 прокладки и 2 заглушки с резиновыми уплотнительными кольцами.

Вот эти чёрные пластиковые заглушки с резьбой 1/4 дюйма, понадобятся если установка манометра не планируется.

Если в редуктор давления надо установить фильтр большего размера, то к редуктору 3/4 дюйма, подходят сетка и колба от фильтра honeywell размером 1/2 дюйма.


Для того чтобы понизить давление, нам надо сбросить давление из системы в месте где установлен редуктор,

ослабить винт:

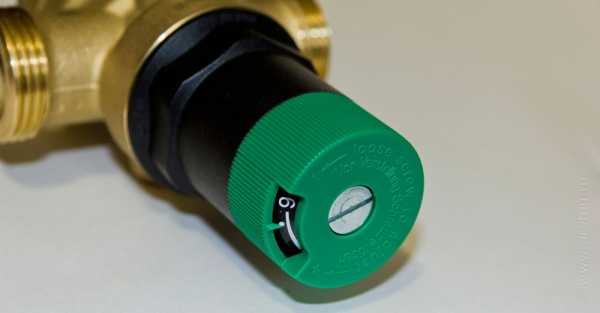

Покрутить зелёную ручку до нужного значения и затянуть болт обратно. Значение на ручке соответствует значению давления.

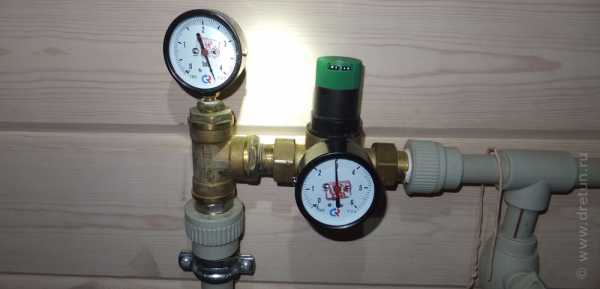

На входе около 5 Бар. После редуктора 3.

Ручка регулятора выкручена на максимум (6 Бар.) В таком случае, давление в нашей системе ровняется давлению на входе 4,5 Бар.

Ручка отрегулирована на 3 Бара.

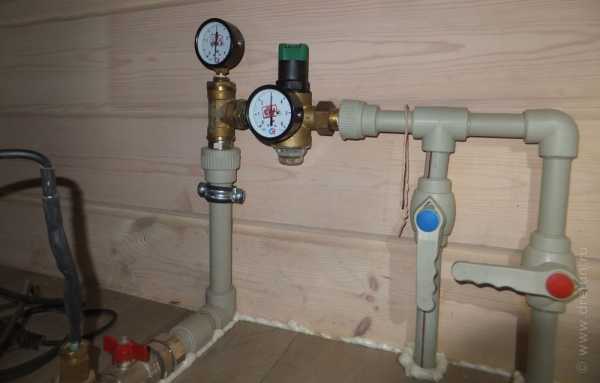

Редуктор смонтирован, настроен и готов к работе.



dretun.ru

Редуктор давления воды Honeywell D04FM-1/2″A Хоневелл регулятор давления

Товар Редуктор давления
Страна Германия
Высота, мм 106
Бренд Honeywell
Серия D 04 fm
Модель D 04 fm 1/2″ a
Длина, мм 84
Тип Мембранный
Назначение Для систем водоснабжения
Гарантия 1 год
Бренд (рус.) Хоневелл
Материал корпуса Латунь
Макс. температура, °C 70
Резьба Наружная
Упаковка 1
Мин. температура, °c 0
Материал пружины Сталь
Диаметр 1/2″
Пропускная способность (kvs), м³/ч 2,7
Давление на входе, бар 16
Диапазон регулирования давления, бар 1,5-6
Выходы для манометров 1/4″

boiler-gas.ru

Редуктор давления воды Honeywell D06F-1″A Хоневелл регулятор давления

Товар Редуктор давления
Страна Германия
Высота, мм 175
Бренд Honeywell
Серия D 06 f
Модель D 06 f 1″ a
Длина, мм 180
Тип В стандартном корпусе
Назначение Для систем водоснабжения
Гарантия 1 год
Бренд (рус.) Хоневелл
Материал корпуса Латунь
Макс. температура, °C 40
Резьба Наружная
Упаковка 1
Мин. температура, °c 0
Материал пружины Синтетический материал
Диаметр 1″
Пропускная способность (kvs), м³/ч 5,8
Давление на входе, бар 25
Диапазон регулирования давления, бар 1,5-6
Выходы для манометров 1/4″
Допустимый расход воды, м³/ч 4,7
Макс. расход воды, м³/ч 5,4
Фильтр Есть (с прозрачной чашей)

boiler-gas.ru

Редуктор давления воды Honeywell D06FH-1″B Хоневелл регулятор давления

Товар Редуктор давления
Страна Германия
Высота, мм 217
Бренд Honeywell
Серия D 06 fh
Модель D 06 fh 1″ b
Длина, мм 180
Тип В корпусе на высокое давление
Назначение Для систем водоснабжения
Гарантия 1 год
Бренд (рус.) Хоневелл
Материал корпуса Латунь
Макс. температура, °C 70
Резьба Наружная
Упаковка 1
Мин. температура, °c 0
Материал пружины Синтетический материал
Диаметр 1″
Пропускная способность (kvs), м³/ч 7,6
Давление на входе, бар 25
Диапазон регулирования давления, бар 1,5-12
Выходы для манометров 1/4″
Допустимый расход воды, м³/ч 4,7
Макс. расход воды, м³/ч 5,4
Фильтр Есть (с прозрачной чашей)
